【758】【玉電80】更新修繕
 きんぎょ／中澤寛  2009/04/05 21:04
　2005年9月に竣工した玉電80ですが、少し前に再びデコーダを焼いてしま
い、扉開閉関係も不調だったので、数週間がかりで更新修繕しました。

　2007年の年末に走行出力（橙・灰）をダメにしたDN163をそのままにして
DZ123を追加していましたが、両方とも撤去し、新しいDN163と交換しまし
た。
　短絡事故が再発しないように配線も一部付け直し、屋根裏の接点５ケ所は
分解し易いように半田付けでなくネジ留めに直しました。扉開閉用キドマイ
ティのブラシ部の端子もＵ字形に新たに作り、簡単に分解出来るようにしま
した。
　扉開閉用モーターで回すドアエンジン部の中央に長ネジ＋雌ネジブロック
・前後にスプリングを入れた軸部分は、2mm長ネジの前後をドリルレースで
ネジ山を削って作っていました。年々動かしているうちにネジ山の端が磨耗
してきて、扉が十分に開閉しなくなっていましたので、2.0/1.0パイプに切
ったネジ部と1.5/1.0パイプを1.0洋白線で串刺しにしたものと交換しました。

　扉開閉用キドマイティも長年の酷使でパワーが落ちたので、1つは新品と交
換、もう1つは片方のブラシのカーボンを交換しました。
　キドマイティの裏に、デコーダ・前後台車・走行用モーターからの配線を
まとめる端子板をベークの汎用基板から作って貼っていましたが、1.4ネジ穴
がゆるくなってしまい、エポキシの汎用基板から作り直しました。

　乗客もこの際なので数名増やして、車内が少し賑やかになりました。
　走行関係は再三の手直しの結果、とても快調で、実物には似合わないほど
静かに滑らかに走っているので、今回は何も手を加えていません。
　ライト関係もテールや方向指示灯に比べてヘッドだけが暗いので、配線し
直して抵抗の入れ方を直すと良いのですが、今週は見送りとしました・・・

Trolley Model Train ======================
東日本電軌・煉瓦坂軌道線　きんぎょ／中澤　寛　東京／多摩

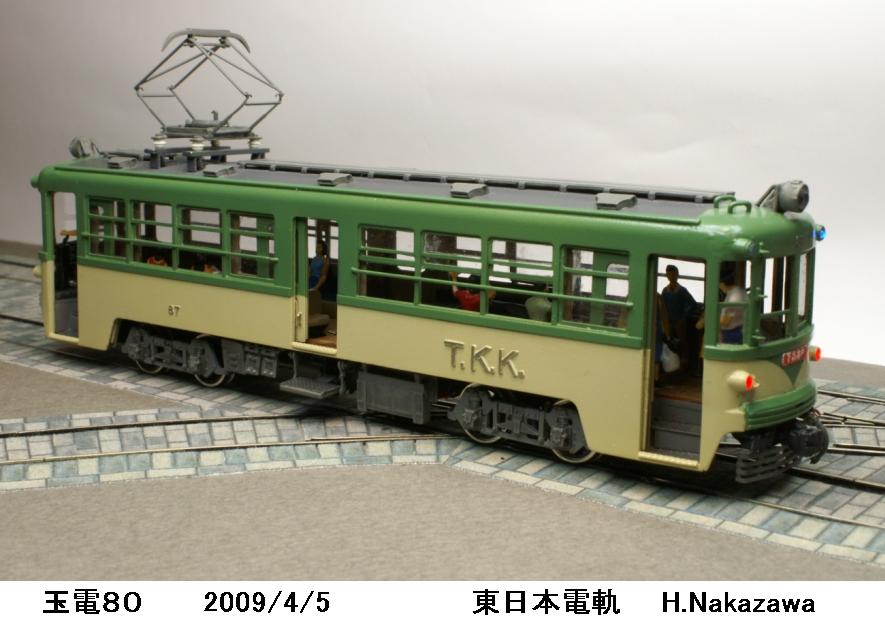

添付画像
【090405-2.JPG : 86.2KB】
[添付]
<Mozilla/4.0 (compatible; MSIE 7.0; Windows NT 5.1; .NET CLR 1.0.3705)＠58x5x117x103.ap58.ftth.ucom.ne.jp>
【759】【玉電80】更新修繕・続
 きんぎょ／中澤寛  2009/04/07 22:33
>　ライト関係もテールや方向指示灯に比べてヘッドだけが暗いので、配線し
>直して抵抗の入れ方を直すと良いのですが、今週は見送りとしました・・・

　とりあえず、１Ｋの抵抗2ヶ所を470Ωに交換したら、ヘッドライトも
明るくなりました・・・

Trolley Model Train ======================
東日本電軌・煉瓦坂軌道線　きんぎょ／中澤　寛　東京／多摩
<Mozilla/4.0 (compatible; MSIE 7.0; Windows NT 5.1; .NET CLR 1.0.3705)＠58x5x117x103.ap58.ftth.ucom.ne.jp>
