浜ちゃん／浜田昌和 2004/09/15 12:25 |
|

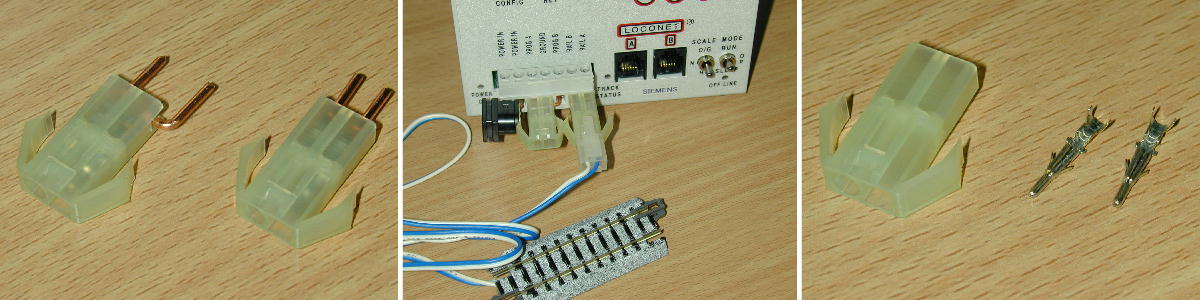

信通区というより電力区というネタですが。 ＤＣＳ１００にＫＡＴＯフィーダー線を差し込めるコネクターを作りました。 既に、こだ運１１等に使用していましたが、今回はプログラム線路用を追加 製作しました。 左の写真がコネクターで、中央の写真が使用例です。 使用したのは「日圧」(何かの略号かも知れません)のコネクター(写真右)です。 本体が３０円／個、金属端子が１０円／個ですから、１セット当たり５０円です。 このコネクターには電線を圧着するのですが、ここに銅線を差し込んでカシメ、 半田付けしています。銅線はＶＶＦ線(家庭で１００Ｖをブレーカーから コンセント等に壁の中で配線してある線)のφ１．６ｍｍのものです。 長さは現物合わせ。プログラム線路用はコネクターの裾を欠き取って、銅線を これも現物合わせで曲げています。 ＫＡＴＯのフィーダープラグが差し込めますが、抜け止めのフックを引っかける には上部のリブが邪魔になるので、その部分を欠き取りました。 ２つ使用する場合はサイドの出っ張りが干渉するので切り取った方がよさそう です。 浜ちゃん／浜田昌和＠千葉県船橋市  【conecter.jpg : 71.8KB】 |
conecter.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1)＠ns.shikibo.co.jp> | |
|
おも／堀口正則 2004/09/15 23:51 |
|
なるほどなるほど、リード線じゃなくて、硬い銅線をそのまま差し込むように したのですね。便利そうですな。 鰐口クリップに頼っているわが社では、こないだの御殿場以来「ワニから脱却を しないといけない！」と思っていたところなので参考になります。 おも／堀口正則 埼玉県桶川市 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1)＠YahooBB219035010024.bbtec.net> | |
|
真水博之 2004/09/16 00:14 |
|
御紹介ありがとうございます。 >使用したのは「日圧」(何かの略号かも知れません)のコネクター(写真右)です。 多分、日本圧着端子製造株式会社（ＪＳＴ）のことだと思います。 ホームページを見ると、ＪＲ(車両)・防衛庁用圧着端子なんてのも作っているようですね。 で、余談ではありますが、横曽根駅の電気配線は、すべて、この今回紹介していただいた タイプのコネクター（芯数はまちまちですが）を使用しております。 端子の一個一個をかしめて半田付けするのは、数が多いと骨が折れます。 しかも、結構しっかりつながるコネクターなので、接続・切り離しも力がいります。 そういえば、電源からの端子もジャックにしていますね・・・ 信通区助役 真水 博之／さいたま市南区 |
|
| <INCM1.23a＠k161194.ppp.asahi-net.or.jp> | |
|
浜ちゃん／浜田昌和 2004/09/16 12:47 |
|
ちょっと出っ張りますが、ブラブラしないので扱いやすいですよ。 ご注文は、物資部『MTrainストア』 まで。 おもさんなら今度お会いしますので、そのときにキット渡しかな。 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1)＠ns.shikibo.co.jp> | |
|
浜ちゃん／浜田昌和 2004/09/16 12:57 |
|
日本圧着端子製造ですか。わかりやすい名前ですね。 横曽根もこの端子でしたか。結構、芯数が多いですよね。 圧着工具を買えば楽なんでしょうか。 こだ運１１で使用した信号、もとい転轍機標識もこの コネクターでと考えています。 ２芯だとＫＡＴＯのコネクターが入るのですが、 僅かに大きさが違うので、逆は出来ません。(:_;) ＤＣＳ１００の電源の方も銅線を使用して固定して います。こちらはＡＣアダプター（たぶんノート パソコン用）を購入したときに、基板付け用の ジャックしか無いよと言われたので、これも銅線 を半田付けしました。接続が楽になりましたね。 浜ちゃん／浜田昌和＠会社 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1)＠ns.shikibo.co.jp> | |
|
土竜／関口一孝 2004/09/17 18:14 |
|
浜ちゃん、墨東電気軌道にもキット宜しｍ（・・）ｍ 27ﾚ Trolley Model Train 車掌／墨東電気軌道／関口一孝 東京･町屋 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.0)＠gl03-242.gl03.cilas.net> | |
|
浜ちゃん／浜田昌和 2004/09/18 12:00 |
|
物資部『MTrainストア』 へお願いしてるんだけど、まあいいか。 キット１つでいいですか。プログラム線路用とで２つにしますか？ 浜ちゃん／浜田昌和＠千葉県船橋市 |
|
| <INCM1.23a＠ootm005n003.ppp.infoweb.ne.jp> | |
|
浜ちゃん／浜田昌和 2004/09/18 12:03 |
|
電源用の差し込みも写真を撮りました。 単純に半田付けです。便利です。 浜ちゃん／浜田昌和＠千葉県船橋市  【dengen-c.jpg : 8.0KB】 |
dengen-c.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1)＠ootm005n003.ppp.infoweb.ne.jp> | |
|
土竜／関口一孝 2004/09/18 16:29 |
|
済みませんｍ（＿＿）ｍ プログラム用もお願いします。 ２７ﾚ Trolley Model Train 車掌/墨東電気軌道/関口一孝 東京･町屋 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.0)＠gl03-242.gl03.cilas.net> | |
|
浜ちゃん／浜田昌和 2004/09/19 10:09 |
|
キット２セットですね。了解です。 もうすぐお会いしますので、全国運参加条件の例外とします。 浜ちゃん／浜田昌和＠千葉県船橋市 |
|
