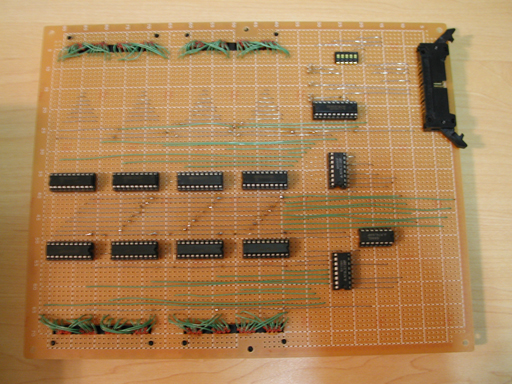

こちらは、インターフェース基板とフラットケーブルで接続する 分岐基板です。 フラットケーブルを分岐させれば、この基板は32枚まで接続できます。 ただし、4枚増設するごとにバッファを入れる必要があります。 ICがたくさん並んでいますが、アドレスの上位5ビット設定のための ディップスイッチ、それを処理するコンパレータとデマルチプレクサ、 あとはデータの入出力の切り替えのバッファだけです。 写真では見えませんが、この基板の裏側には、センサー基板へのケーブル を接続するコネクタが16個（センサー64個分）並んでいます。 信通区助役 真水 博之／さいたま市南区  【branch_board.jpg : 242.0KB】 |
