あさもっち／浅本謙治 2004/05/10 23:03 |
|
ＬＥＤへの断線を直すために分解したので撮影してみました。 デコーダーはＤＨ１６３Ｄからコネクターをむしり取って使用しています。 モーターの下に走行用とテールライト制御用デコーダを設置。 こちらはハンダ付けを失敗して線路に置いた途端に煙がでてあわてたのですが、配線を やり直したらファンクション以外は復活しました。 現在３ファンクションでＦ１で後ろ側のテールライトが、Ｆ６で入れ替えようの標識灯 が点きます。 キャブの下にライトとラジエターファンの制御用デコーダー。 ラジエターファンはビットレーサーのモーターとギヤを使って回しています、これは Ｆ５。 キャブ側面の機関士乗務を知らせる表示灯はＦ７とＦ８ですが実物は左右同時に点くこ とは無いので排他制御がかけたいところです、うまい方法があれば・・・。 あとヘッドライトはＦ０で進行方向のライトが、Ｆ３で前後両方のライトが点きますの で夜間の入れ替え作業もばっちりです。 ファンクションの出力が一つ余っているのでキャブの室内灯を追加するかな〜。  【P5100067.JPG : 136.6KB】 |
P5100067.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.0)＠cthrsm001085.adsl.ppp.infoweb.ne.jp> | |
|
あさもっち／浅本謙治 2004/05/16 01:47 |
|

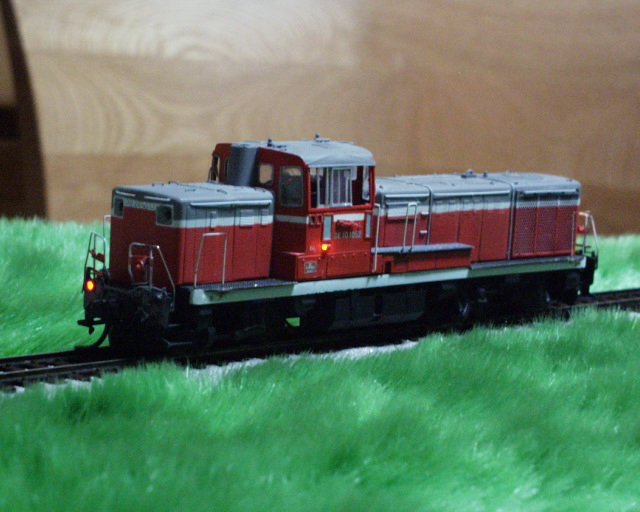

今回、デジトラックスの隠し機能（マニュアルにもない）デコーダーロックを使ってみま した。 以前デジトラックスＨＰにこっそり載っていたのですが、最近見なくなったのでもしかす るとＮＭＲＡの規格検討部会で否決されたのかな？ この機能を簡単に説明すると、複数のデコーダーを１両に搭載したときに特定のデコー ダーのみＣＶ値の書き換えをする機能で デジトラックスシリーズ３デコーダーに搭載さ れています。 まず個別のデコーダーのＣＶ１６に０〜７の数値を入力する、この数値をデコーダーＩＤ とよびます。 ＣＶ値の書き換えが必要なときはＣＶ１５の値をＣＶ１６と同じになるように入力する。 デフォルトではどちらも０になっています。 で最初、走行用デコーダーを０，ファンクション用を１にして使ってみたところ、とりあ えず個別のＣＶ値書き換えは出来たものの読み出しが出来ませんでした。 そこで走行用を２に変更したところ、読み出し、書き込みともに自由に行えるようになり ました。 写真はＦ６、Ｆ７をＯＮにしたとき、ラジエターファンはうるさいので家で走らせるとき はＯＦＦです。 昔はこんな感じでヤードに転がっていましたよね。 あさもとけんじ（広島市） ホームページ にゃんこのおひげ http://homepage3.nifty.com/nyankonoohige  【P5150076.JPG : 138.1KB】 |
P5150076.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.0)＠cthrsm001085.adsl.ppp.infoweb.ne.jp> | |
|
真水博之 2004/05/16 09:14 |
|
DCCには、マニュアルには記載されていない、あるいは判りにくい機能が結構ありますよね。 たとえば、信号表示だとか、スケールタイム表示だとか。 今回、あさもっちさんがお書きになった機能も、非常に役に立つと思います。 もしよろしかったら、ノウハウを集めるという意味で、信通区のほうにも書き込んでおいて いただけるとありがたいです。 お手数かもしれませんが、よろしくお願いいたします。 真水 博之／さいたま市南区 |
|
