きたじい／北須賀修 2004/05/02 00:03 |
|

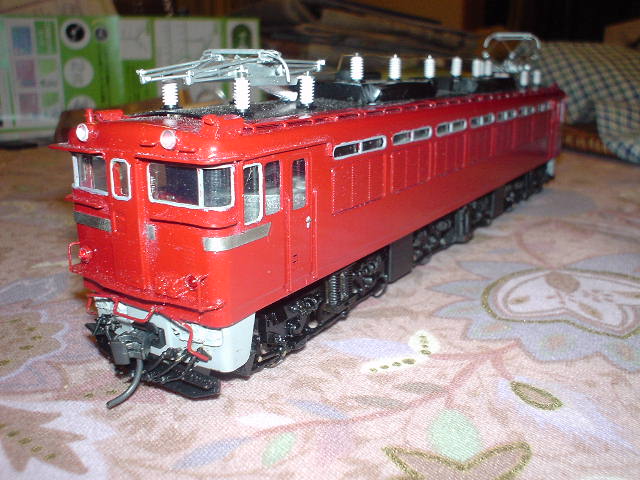

ち〜す、きたじいです。 画像の添付の練習を兼ねて書き込みます。 添付の機関車は上回りが「奄美屋」のEF71です。 下回りはＰＳＣの台車で足回りにカワイのインサイドギアを 使っています。 先日、某ＤＣＣ運転会で走らせたところ、台車が何かに接触 することが判明。床下機器が干渉していました。 教訓：車両は塗装する前に十分試運転してみよう。 そんなのは自分だけ？ きたじい・北須賀 修 神奈川県川崎市高津区  【DSC05118.JPG : 67.3KB】 |
DSC05118.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; .NET CLR 1.0.3705; .NET CLR...＠ntkngw072054.kngw.nt.ftth.ppp.infoweb.ne.jp> | |
|
TOKAI／浅井貴生 2004/05/05 00:28 |
|
きたじいさん、こんにちは。 ＥＦ７１更新ですかぁ。 私ゃＥＦ７０を更新ですっ。動力は１Ｍ式なのでちょっとイジれない．．． 屋根上の高圧配管の真鍮線が酸化しちゃってみすぼらしいから、先ずは サンポールで洗浄かな．．． なんと、パンタはＰＳ１６なのだ。こないだＰＳ１０１買いにいったんです けど、今時のは取り付け寸法が合わないようで．．．そのまんまです。 ではまた(^_^)/~~~  【ef70-1.jpg : 42.1KB】 |
ef70-1.jpg |
| <Mozilla/4.0 (compatible; MSIE 5.5; Windows 98; Win 9x 4.90)＠ntcwest007059.west.dup.ppp.infoweb.ne.jp> | |
|
きたじい／北須賀修 2004/05/05 09:51 |
|
TOKAI／浅井貴生さん、はじめまして（かな？） うちにもいます、屋上配線がさびさびになってる奴が。 やっぱり仕上げのときにクリアラッカーを筆塗りしとけばよいのかななど 思います。 同じ径の真鍮線を購入して張りなおすのも手ですが、取り外して軽く紙や すりでヤスってやるもの手ですね。 >なんと、パンタはＰＳ１６なのだ。こないだＰＳ１０１買いにいったんです >けど、今時のは取り付け寸法が合わないようで．．．そのまんまです。 当時のパンタはＰＳ１６型が主流だったので今の製品の種類の豊富さはド レスアップにはうれしいですね。でも、穴の位置の切り直しをするとなれば 塗装も必要だし、かかるには覚悟（？）が必要ですね。 ２２レ担当車掌 きたじい・北須賀 修 神奈川県川崎市高津区 |
|
| <INCM1.23a＠ntkngw072054.kngw.nt.ftth.ppp.infoweb.ne.jp> | |
|
信樂の燻製／渡島康裕 2004/05/07 10:05 |
|
きたじいさんのＥＦ７１と浅井さんのＥＦ７０を見比べてみると、 緑の碍子、かなりのアクセントになるんですね。緑の碍子、日本海側の 車両のみだと聞いたことがありますが、手元にある交流系車両は、 ５８１系・５８３系・ＥＤ７０・・・・・みんな、日本海側を 走ってた／走っている車両ばかり。１００円ショップで ラメ無し緑色のマニキュアを買ってこようかなと思ったり＾＾ こっちは委託品で仕入れたカツミのＥＤ７０を組み立て.....と 思ったらインサイドギアに手持ちのモーターが組み込めない。 ＭＰギアはよく分からないので、パワートラックに換装か？（未定） |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.0; .NET CLR 1.0.3705; .NET CLR...＠ntaich043044.aich.nt.adsl.ppp.infoweb.ne.jp> | |
|
きたじい／北須賀修 2004/05/08 02:01 |
|

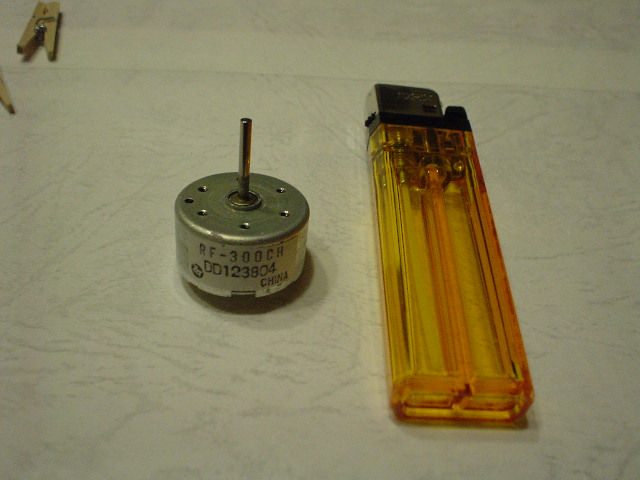

ち〜す、きたじいです。 インサイドギャ、なかなか入手も難しくなってきましたね。おまけにモーター も付かないとなるとおさきまっくら！？ 実は、ＥＦ７１の説明に書きましたが、ギャはカワイですが、車軸＆車輪はカ ツミを使用しています。これはカワイのギャの両端の車軸を抜いて､カツミの 車軸に交換（ギャのあたる部分にキズをつけておく）します。あとは車輪を つけるだけ。 モーターは写真のような、ＣＤ−ＲＯＭ用を使用しました。このとき、ギャ ボックスのねじ穴と少しずれていますが、ヤスリで補正すれば十分使用でき ます。 この方法で、ＥＦ７１，ＥＦ７８，ＥＦ６０の工作をしました。 参考になれば幸いです。 ２２レ担当車掌 きたじい・北須賀 修 神奈川県川崎市高津区 ライターは簡易ガスバーナー用。私は喫煙者ではありません。  【DSC05149.JPG : 69.2KB】 |
DSC05149.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.0; T312461; .NET CLR 1.0.3705;...＠ntkngw072054.kngw.nt.ftth.ppp.infoweb.ne.jp> | |
|
しんべゑ／鷹屋光俊 2004/05/08 10:47 |
|
こんにちは, あの緑色はシリコン系のグリースですよね，碍子自体に色が付いているわけでは ないので，同じ車両でも色がしっかりついていたりいなかったり，変化が楽しめ ます。 あと，架線柱側にも塗ってある場合がありましたよ。レイアウトにもアクセント になるかもしれませんね。 -- 加越屋しんべゑ in 川崎 |
|
| <Mozilla/4.0(CMN)＠YahooBB221037212010.bbtec.net> | |
|
信樂の燻製／渡島康裕 2004/05/10 14:51 |
|

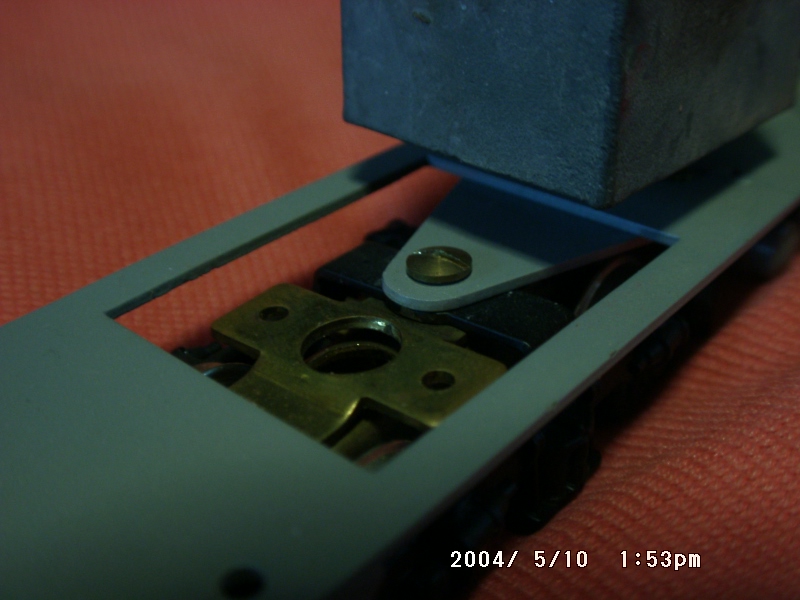

ほんと、インサイドギアの入手は難しくなってきました。 台車の軸間が２６ｍｍなら、エンドウのトラクションモーターで なんとかなりますが、24.5mmやら31mmやらとなると、 常に品薄なパワートラックくらいしかありません。（ＭＰ除く） 画像が問題のモーターをどうやって付けるか？のＥＤ７０です。 モーター取り付け位置の上に、台車取り付けビスがありますので 縦型モーター取り付けを前提にしているようです。 手持ちモーター自体は、きたじいさんのものとほぼ同じです。 （手持ちモーターのねじ穴は、縦型モーターと同じ） 近々更新予定のＥＦ６０は、問題なくモーター換装できそうです。 ついてに、セレン→ダイオード可もしてみたい..... 信楽の燻製／渡島康裕  【05100001.JPG : 163.6KB】 |
05100001.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.0; .NET CLR 1.0.3705; .NET CLR...＠ntaich073044.aich.nt.adsl.ppp.infoweb.ne.jp> | |
|
信樂の燻製／渡島康裕 2004/05/10 15:13 |
|

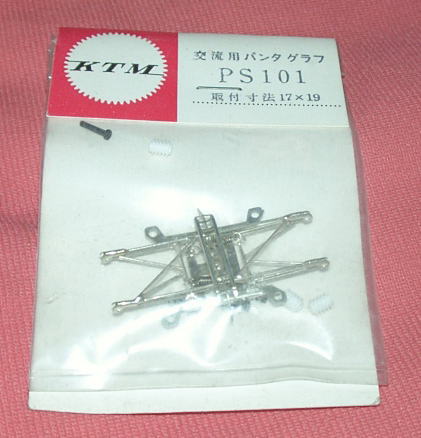

そういえば、ＰＳ１０１持っていたよなぁ〜 ってことで、探してみると カツミの「交流用パンタグラフＰＳ１０１ 取付寸法１７x１９」と 書いてあるモノを発見。しかし、１個しか見あたらず。 「ＰＳ１０１」とだけ書かれた下枠交差型パンタも２個発見。 必要でしたら送りますが、これって、ＥＦ７０で使えるのかな？ 信楽の燻製／渡島康裕  【ps101.jpg : 28.0KB】 |
ps101.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.0; .NET CLR 1.0.3705; .NET CLR...＠ntaich073044.aich.nt.adsl.ppp.infoweb.ne.jp> | |
|
きたじい／北須賀修 2004/05/10 23:49 |
|
信樂の燻製／渡島康裕さん、こんにちは。 写真を見た感じだと、台車とモーターの間にスペーサーかますしかないで しょう。(若いんだし！) ３１ｍｍのインサイドギヤならカワイがまだ入手可能です。３５ｍｍはカ ツミが品薄（ってよりない）のでこれもカワイの３４ｍｍを加工して ＥＦ６０に装備しました。途中のギヤを少し大きいのに交換して・・・。 ２２レ担当車掌 きたじい・北須賀 修 神奈川県川崎市高津区 |
|
| <INCM1.23a＠ntkngw072054.kngw.nt.ftth.ppp.infoweb.ne.jp> | |
|
信樂の燻製／渡島康裕 2004/05/14 17:52 |
|
問題のカツミのＥＤ７０、やはり、スペーサーを付けるのが一番のようで。 2mm径のプラワッシャを使えば簡単にできるかもしれず。 せっかく格安(\3,000)で手に入れた機関車なので、頑張ってみます。 車体側も、碍子に緑色を塗って...と。ついでなので、パンタ碍子も 交流用にしようと思ってます。緑色で出来ているのではなくて、 緑に塗ってあるということなので、中途半端な塗り方（？）の方が よさそうですね。 部屋を見ると、昭和５９年に、敦賀第２機関区で保存車のED70-1の前で 親に撮ってもらった写真が飾ってあったり＾＾；（当時６歳） 実物は長浜に移ったとか。見に行ってみようかな...と思ったりもする＾＾； 信楽の燻製／渡島康裕 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.0; .NET CLR 1.0.3705; .NET CLR...＠ntaich079082.aich.nt.adsl.ppp.infoweb.ne.jp> | |
|
きたじい／北須賀修 2010/04/07 22:21 |
|
TOKAI／浅井貴生さん、はじめまして（かな？） うちにもいます、屋上配線がさびさびになってる奴が。 やっぱり仕上げのときにクリアラッカーを筆塗りしとけばよいのかななど 思います。 同じ径の真鍮線を購入して張りなおすのも手ですが、取り外して軽く紙や すりでヤスってやるもの手ですね。 >なんと、パンタはＰＳ１６なのだ。こないだＰＳ１０１買いにいったんです >けど、今時のは取り付け寸法が合わないようで．．．そのまんまです。 当時のパンタはＰＳ１６型が主流だったので今の製品の種類の豊富さはド レスアップにはうれしいですね。でも、穴の位置の切り直しをするとなれば 塗装も必要だし、かかるには覚悟（？）が必要ですね。 ２２レ担当車掌 きたじい・北須賀 修 神奈川県川崎市高津区 |
|
| <INCM1.23a＠ntkngw556127.kngw.nt.ftth.ppp.infoweb.ne.jp> | |
|
きたじい／北須賀修 2010/04/07 22:21 |
|
信樂の燻製／渡島康裕さん、こんにちは。 写真を見た感じだと、台車とモーターの間にスペーサーかますしかないで しょう。(若いんだし！) ３１ｍｍのインサイドギヤならカワイがまだ入手可能です。３５ｍｍはカ ツミが品薄（ってよりない）のでこれもカワイの３４ｍｍを加工して ＥＦ６０に装備しました。途中のギヤを少し大きいのに交換して・・・。 ２２レ担当車掌 きたじい・北須賀 修 神奈川県川崎市高津区 |
|
