土竜／関口一孝 2006/08/01 09:10 |
|
皆さん、こんにちは！ 梅雨が明け、久々の休みとなり工作も久々に再開と言うことで 以前、入手した「Ｂａｃｋｗｏｏｄｓ」のポータータンク機関車 着せ替えキットの製作を開始しました。 まず、事前に作り方の勉強ということで、当摩さんのＨＰの工作 記事と、「ＭＯＤＥＬ ＲＡＩＬＲＯＡＤＩＮＧ」の記事を参考に 予習をして、取り掛かりました。 キットのエッチング板から部品を切り出し、ホワイトメタルの部 品の整形を行い、半田付け掛かりました。 エッチング板意外と板厚があり、曲げ、スリットの合いも良く気 持ち良く組めましたが、何しろ説明書が英語なので・・・・絵と単 語を見て作業をしました。 半田付け順調に進みましたが、接着作業との兼ね合いを考えて作 業を行いましたが、途中でアクシデントが発生！ その１ 火室側の床板の曲げ間違い 火室側の床板を曲げる際に、谷と山を間違って曲げてしまい、 ブレーキ弁を付ける際に、左右逆なのを発見！ 結局は半田付 けはあきらめて完成後接着 その２ 台枠の切断 ０−６−０のタンク機を２−６−２にするため、先従輪を付け なければなりません。そのため、前面側のフロントデッキを切 断して付属板で延長、後部はキャブに当たるの２０ｍｍ切断し ました。切断も、その昔天賞堂のＣタンクをＯｎ30のタンクに 改造する為に切断した以来作業でした。 その３ 車体の固定 これは、キットの仕様のようですが火室カバーの下で台枠側の ねじ穴と固体するようですが火室カバーを付けると、ネジ止め 出来ません、そこで火室カバーは完成後接写剤止めの予定 また、煙室側はソフトメタルの煙室へタッピングするようです が考え物で検討中です。 今日は、これくらいで今週中には途中経過をお知らせ出来そうです。 Bokuto River Br./<KSK>関越車輌製造／関口一孝 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322)＠gl03-242.gl03.cilas.net> | |
|
土竜／関口一孝 2006/08/03 18:22 |
|
昨日と、本日工作を行いどうにか形にありました。 フロントデッキの工作は、フレームに穴を開けフロントデッキの パーツを螺子留め変えました。 キャブの屋根は、1ｍｍの真鍮線にテンションを掛け固定させま した・・・屋根を持つと取れる。今後、サウンド搭載工事がある のでキャブ内はがらんどうです。 また、キャブの床板（水タンク側）動力ユニットを取り付ける際 にギヤーが当たるので少々かきとりました。 先輪と従輪はまだ付けていません、ただビスで固定でするだけな ので、段付ビスかワッシャーを考えています。 写真を撮るために、レールに乗せて吃驚！何と煙突が傾いている では有りませんか・・・さて、どうしようか？ 無理やり曲げ直す！ 一旦切断して際接着？ 課題が・・・・・ソフトメタルは怖い、でも煙室を止めるため タップを立てました。(^_^;) 一応、煙突の傾いたお惚けスタイルを添付します。 Bokuto River Br.<KSK>関越車輌製造／関口一孝 追伸！ 秋葉で隊長に会ってしまい＞写真を載せるようにとの指令！  【poter-1.jpg : 72.2KB】 |
poter-1.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322)＠gl03-242.gl03.cilas.net> | |
|
土竜／関口一孝 2006/08/05 19:16 |
|
傾いた煙突！ 前回、書き込みで発覚した傾いた煙突は、本日当社の社長が力で 傾きを修正しました。 一応、見られる態度に復旧しました。(^_^)v 今後は、先輪と従輪の取り付けを検討し、デコーダーの搭載準備を 行います。 秋までに完成させたい！ 夏休みの工作の宿題かな？ Bokuto River Br．<KSK>関越車輌製造／関口一孝 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322)＠gl03-242.gl03.cilas.net> | |
|
おも／堀口正則 2006/08/06 00:20 |
|
関東地方も漸く暑くなって来ましたね。 この暑い中工作お疲れ様です。うちなんか、工作室はエアコンがないので 真夏はちっとも工作が進みません(T_T) BWのキットは雰囲気があっていいですね、このキット完成品でも売り出し てましたが、あっという間に売り切れでしたね。サドルタンクはまだある ようだけど、完成品は$260ぐらいするから手が出ません。 キットで使っているバックマンの0-6-0が良くできているので時間があれば 作ってみたいキットです。 できあがり楽しみにしまっせ！ おも／堀口正則 埼玉県桶川市 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1)＠softbank218119068033.bbtec.net> | |
|
土竜／関口一孝 2006/08/06 18:20 |
|
面さん、どうもです。 一応、傾いた煙突も修正できましたので、少しは良くなりました 先輪と従輪の対策ですが、本日ＩＭＯＮで段付ワッシャーのセットを 発見したので、明日工作に挑戦します。 面さん・・・＞デカール宜しくm(__)m Bokuto River Br． <KSK>関越車輌製造／関口一孝 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322)＠gl03-242.gl03.cilas.net> | |
|
土竜／関口一孝 2006/08/12 19:53 |
|
先従輪の工作・・・・・ 先輪は、ボイラー取り付けビスと共通で取り付けが出来ましたが 従輪は１．７ｍｍの車輪押さえ板の取り付けビスと共通で、試しに つけてみたところ、長さが足りず・・・結局は２ｍｍのタッピングを して対応することのしました。 これで、ある程度の形が見えてきましたが、前照灯とスピーカーを どうするか検討課題がまだあります。 Bokuto River Br./<KSK>関越車輌製造／関口一孝 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322)＠gl03-242.gl03.cilas.net> | |
|
土竜／関口一孝 2006/08/15 19:34 |
|

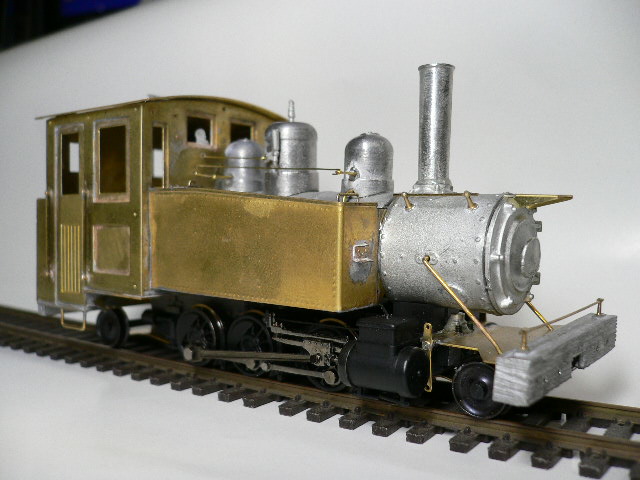

今日は、留守番で運転会へ行けなかったので工作を・・・ 一応、形になりました。 Bokuto River Br.<KSK>関越車輌製造／関口一孝  【ＵＰ-1.JPG : 88.0KB】 |
ＵＰ-1.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322)＠gl03-242.gl03.cilas.net> | |
|
土竜／関口一孝 2006/10/25 18:23 |
|
久々に時間が取れたので、作業を行いました。 車体はほぼ完成したので、サウンドレコダーの組込み準備 行いました。 各配線にケーブルの着脱用にＩＣソケットを取付け、ＳＰに コンデンサーとＩＣソケットを取付け、仮配線でテストを行い ました。 結果は、無事音が出ましたが少々小さいので、検討の必要が あります、また停車中でも給水ポンﾌﾟ？の音がしています。 使用したデコダーはサウンドトラックスのＤＳＤ−０９０ＬＣ のＬｉｇｈｔ Ｓｔｅａｍです。 スピーカーは、ロイズトイズの薄型（浜ちゃんのポーターと同 じ）です。 Bokuto River Br <KSK>関越車輌製造／関口一孝 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322)＠gl03-242.gl03.cilas.net> | |
|
土竜／関口一孝 2006/11/27 18:28 |
|

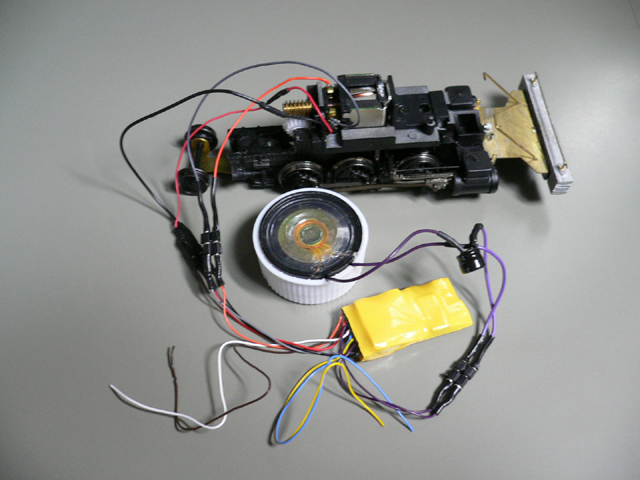

久しぶりに、ポーターの工作をしました。 先日、亀の子にサウンドデコーダーを積んだのですが 音が小さく、ポーターにも同じデコーダーを搭載するの で車体に余裕が有るので小型の角型ではなく、大きい物を 積むことにしました。 スピーカーは、大昔天賞堂ＳＬ−１を使用していた時に 秋葉で買ったＦＯＳＴＥＲの８Ω０．１Ｗ、直径２７．５ｍｍ の物を使い、エンクロージャーに何を使おうかと考えて、台所 を探していたところ、清涼飲料のキャップがピッタリで、配線 の切込みを付けて、押込みました。 試運転をした所、音はＭＲＣの物と同程度の音量にアップしました。 本当は、今回もＭＲＣの物を搭載したかったのですが・・・大き過ぎて 入りませんでした。(^_^;) 後は、塗装を残すのみとなり年内の完成に向けた頑張らないと！ Bokuto River Br.<KSK>関越車輌製造／関口一孝  【SP1.jpg : 270.2KB】 |
SP1.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322)＠gl03-242.gl03.cilas.net> | |
|
土竜／関口一孝 2006/11/30 19:48 |
|
今日も、工作を・・・ 搭載した、サウンドデコーダーにコンプレッサーの音が 有るので、オプションパーツのコンプレッサーを水タンクへ 取付け準備を行いました、また空気タンクが無いのは変なので キャブ下にＨＯの元空気タンク（つば付）を螺子止めしました。 その他１ カプラーの準備をＫＤ＃5を取り付けました。 その他２ 前照灯の点灯化のためソフトメタルの前照灯に以前 配線を取付けていた、チップＬＥＤ（白色(^_^;)） を取付ける準備のため、前照灯の裏と煙室扉へ穴を 開け、配線の準備行いましたが、白色ＬＥＤをどう 処理して色を変えるか難題です。 来週には色を塗りたい！ Bokuto River Br.<KSK>関越車輌製造／関口一孝 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322)＠gl03-242.gl03.cilas.net> | |
|
土竜／関口一孝 2006/12/07 18:40 |
|

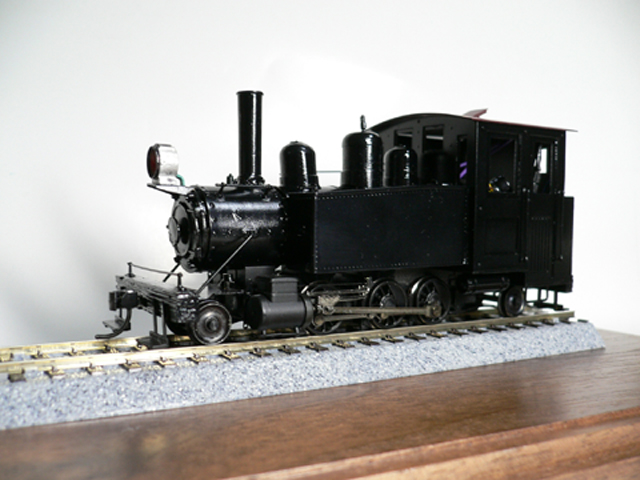

天気の良い日と公休日が重なり、昨日塗装を行いました。 一応、新車ということで艶有りのマッハの、黒を塗りました その度、キャブの屋根は艦底色を塗装し１日乾燥させ組立行い ました。 また、懸案であった前照灯の配線も行いましたが、点灯はし ますが、色が・・・・トレッシングペーパーで覆いオレンジの マジックで塗ったのですが、今一つで今後レンズに色をつけて 対応しようかと思っています。 サウンドデコーダーを積み込んで、スピーカーを積んだらキ ャブが一杯で、ギャーカバーの覆いを付けることが出来ません でした、ただ音はかなり大きく出ます。 ＭＲＣの物に比べるとＤＳＤは、音の種類が少ないので少々 寂しく感じますが、無いよりましです。 後は、ヘッドライトの加工と忘れていたベル塗装して取付け キャブにガラス入れれば完成ですが、デカール貼るので少々ガ ラス貼りは後に成ります。 珍しく、１年以内で完成した機関車です。 Bokuto River Br.<KSK>関越車輌製造／関口一孝  【UP061208-1.jpg : 215.9KB】 |
UP061208-1.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322; .NE...＠gl03-242.gl03.cilas.net> | |
|
浜ちゃん／浜田昌和 2006/12/10 20:50 |
|
おお、いい感じに仕上がりました。 ヘッドライトは白色ＬＥＤにはクリアオレンジがいいとＲＭＭに 載っていたような・・・ 音が出るのがいいですねぇ。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市 |
|
