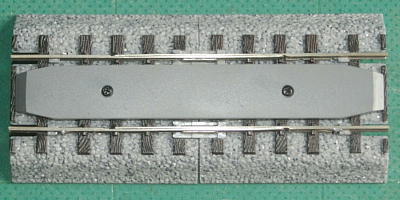

KATO ユニトラックのスライド線路 S90S です。 って、そんな製品は有りません。 Ｎでは有るんですが、ＨＯには有りません。 そこでＮの構造をまねて、９０mmから基本直線の 半分の長さである１２３mmに伸びる線路を作りました。 完全に運転会用資材ですね。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-00.jpg : 18.5KB】 |
S90S-00.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:29 |
|

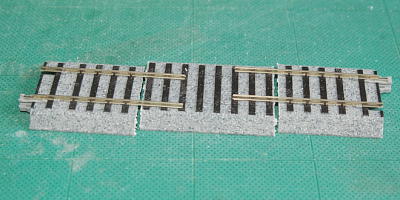

使用する線路はユニトラックのＳ１４９です。 レールは中央で、道床部分は端から４５mm位置で カットしました。中央部分も使用します。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-01.jpg : 18.7KB】 |
S90S-01.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:30 |
|

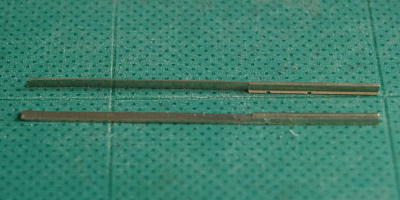

Ｎと同様にレール幅を半分に削ります。 ４本とも、長さを６５mmにカットしたあと、端から４０mm強の片側を削りました。ひたすら平ヤスリと格闘です。 先端は少し斜めに削り、道床に入れやすくしました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-02.jpg : 15.0KB】 |
S90S-02.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:31 |
|

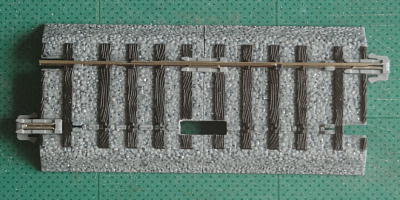

中央部にもユニジョイナーを入れます。 現物合わせで、ユニジョイナーが入るように 道床に切り込みを入れました。 上は仮組み状態です。 裏面は文字などのモールドを削っておきました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-03.jpg : 21.5KB】 |
S90S-03.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:32 |
|

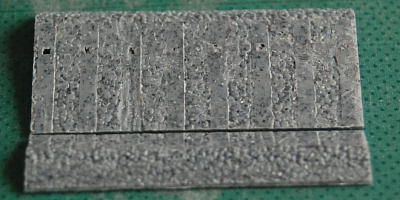

カットした道床の中央部分です。 中子として使用するので、枕木部分を削り取り、 幅を詰めるために唐竹割りしました。 内側に入れて使うので、高さも下端を削ってあります。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-04.jpg : 18.7KB】 |
S90S-04.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:33 |
|
中子にも穴を空けます。 ユニジョイナーをはめる穴を現物合わせで空けました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-06.jpg : 22.4KB】 |
S90S-06.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:34 |
|

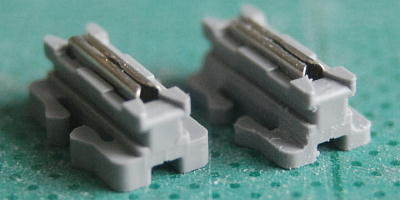

中子にはめるユニジョイナーです。 裏からはめると高さが足りず、両サイドの爪部分の 厚みを削りました(右)。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-05.jpg : 12.2KB】 |
S90S-05.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:35 |
|

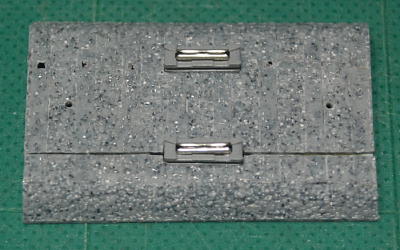

中子の表面です。 ユニジョイナーを裏からはめて接着しました。 センター線上には４３mm間隔で穴を空け、 Ｍ１.４のタップを立てました。 但しタップを立てるのは、踏板と道床の下穴を 空けてからです。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-09.jpg : 21.7KB】 |
S90S-09.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:36 |
|

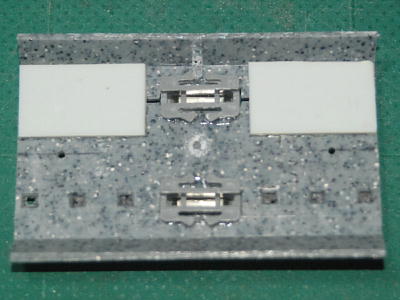

中子の裏面です。 唐竹割りした箇所を道床の内幅に合わせて １mmのプラ板で接着しました。 接着剤は合成ゴム系を使用しました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-11.jpg : 19.6KB】 |
S90S-11.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:37 |
|
踏板です。 中子の穴に合わせて１mm厚プラ板に穴を空けました。 １枚は１.４mm、もう１枚は３mm径の穴にして、 ２枚を貼り合わせることでネジ頭が沈むようにしました。 ただし、後で組み立てたらレール面より僅かに高く なっているので、０.８か０.５mm厚にすれば良かったようです。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-07.jpg : 8.9KB】 |
S90S-07.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:38 |
|

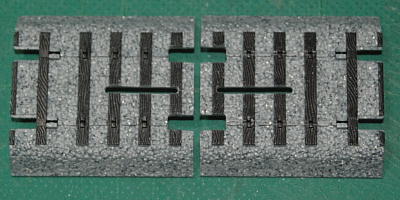

スライド用の長穴あけです。 道床のセンター線上で、合わせ面から４.５mm位置と ２２mm位置に１.６mmの穴を空け、間をつないで 長穴にしました。 パイプを通しながら穴を少しずつ広げました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-08.jpg : 20.0KB】 |
S90S-08.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:38 |
|

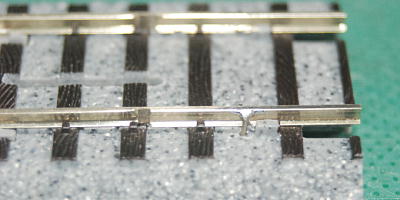

レールの抜け止めです。 レールを一旦バラしたので、このままでは抜けてしまいます。 道床に穴を空け、洋白線を通してレールにハンダ付けしました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-12.jpg : 15.7KB】 |
S90S-12.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:39 |
|

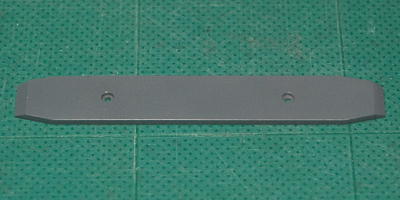

踏板の仕上げです。 現物合わせで約１３mm幅とし、両端は道床を縮めたとき よりも少し引っ込むようにカット、角を落とし、 カプラーピンが引っかからないよう斜めに薄く削りました。 その後、グレーで塗装しました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-10.jpg : 13.0KB】 |
S90S-10.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:40 |
|

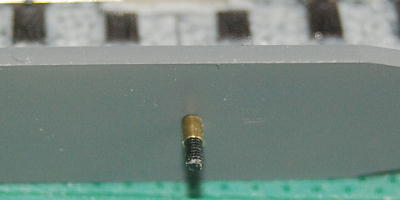

パイプです。 踏板はこのパイプを挟んで中子に固定します。 この手持ちのパイプ(ウエーブNo.4)の内径が １.４３だったので、ネジもＭ１.４を採用しました。 外径は１.６mmです。 長さは２mm強にカットしました。 この踏板と中子で、道床部分を上下に挟んで ネジ止めしました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-13.jpg : 7.5KB】 |
S90S-13.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:41 |
|

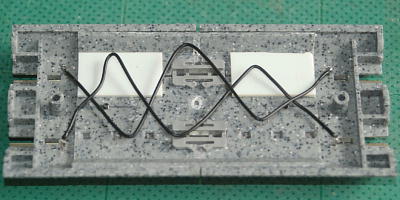

組み立てて、レール同士を結線しました。 Ｎのスライド線路では接触抵抗が大きいためか 通電が今ひとつです。 ＤＣＣではシビアになるので、レールに ハンダ付けした抜け止めの洋白線同士を結線しました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-14.jpg : 19.3KB】 |
S90S-14.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:42 |
|

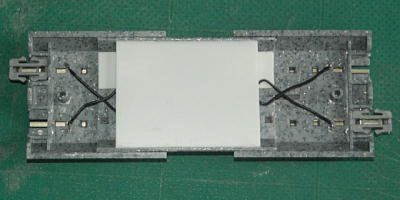

裏面に蓋を付けました。 縮めたときに配線が弛むので、取扱中に引っかけそうになります。 １mm厚のプラ板を使い、サイドを内面に合わせて斜めに削り、合成ゴム系接着剤で接着しました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-16.jpg : 13.4KB】 |
S90S-16.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/01 22:43 |
|

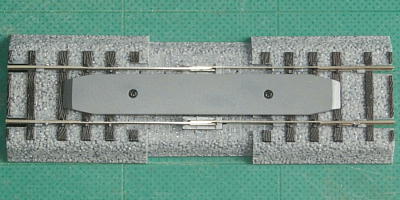

伸ばした状態です。 長穴を長く空けたためか、予定より３mm長い１２３mmになりました。 ＯＫＲＲ／ＬＢ 浜ちゃん／浜田昌和＠千葉県船橋市  【S90S-15.jpg : 18.3KB】 |
S90S-15.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)＠softbank218178088048.bbtec.net> | |
|
おも／堀口正則 2008/05/05 16:33 |
|
やりますねー、凄いネェ。 量産してほしいけど、辛そうですね。 運転会では重宝しそう、やっぱり量産しかない＜自分でやれ〜！ おも／堀口正則 埼玉県桶川市 |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322; .NE...＠softbank218119068033.bbtec.net> | |
|
浜ちゃん／浜田昌和 2008/05/05 19:03 |
|
トミックスで言うところのバリアブルレールですね。 量産というか、もう少し作りたいけど、それより 「跳ね橋」を作らないといけない・・・(^_^;) 長さはこれで使えるのかは、検証必要ですかね。 むずかしく無いですよ、手間だけで。o(^-^)o そうそう、少しくらいなら曲がる・・・(^_^;) 26ﾚ Logging Model Train 車掌 浜ちゃん／浜田昌和＠千葉県船橋市 |
|
