▼ | 【109】トロリーホイホイ乗り入れの制約 きんぎょ／中澤寛 2004/08/22 21:56 | ![[添付]](./data/27/image/clip_icon.gif){kind=icon} ![[未読]](./data/27/image/read_icon.gif){kind=icon} |
|
きんぎょ／中澤寛 2004/08/22 21:56 |
|

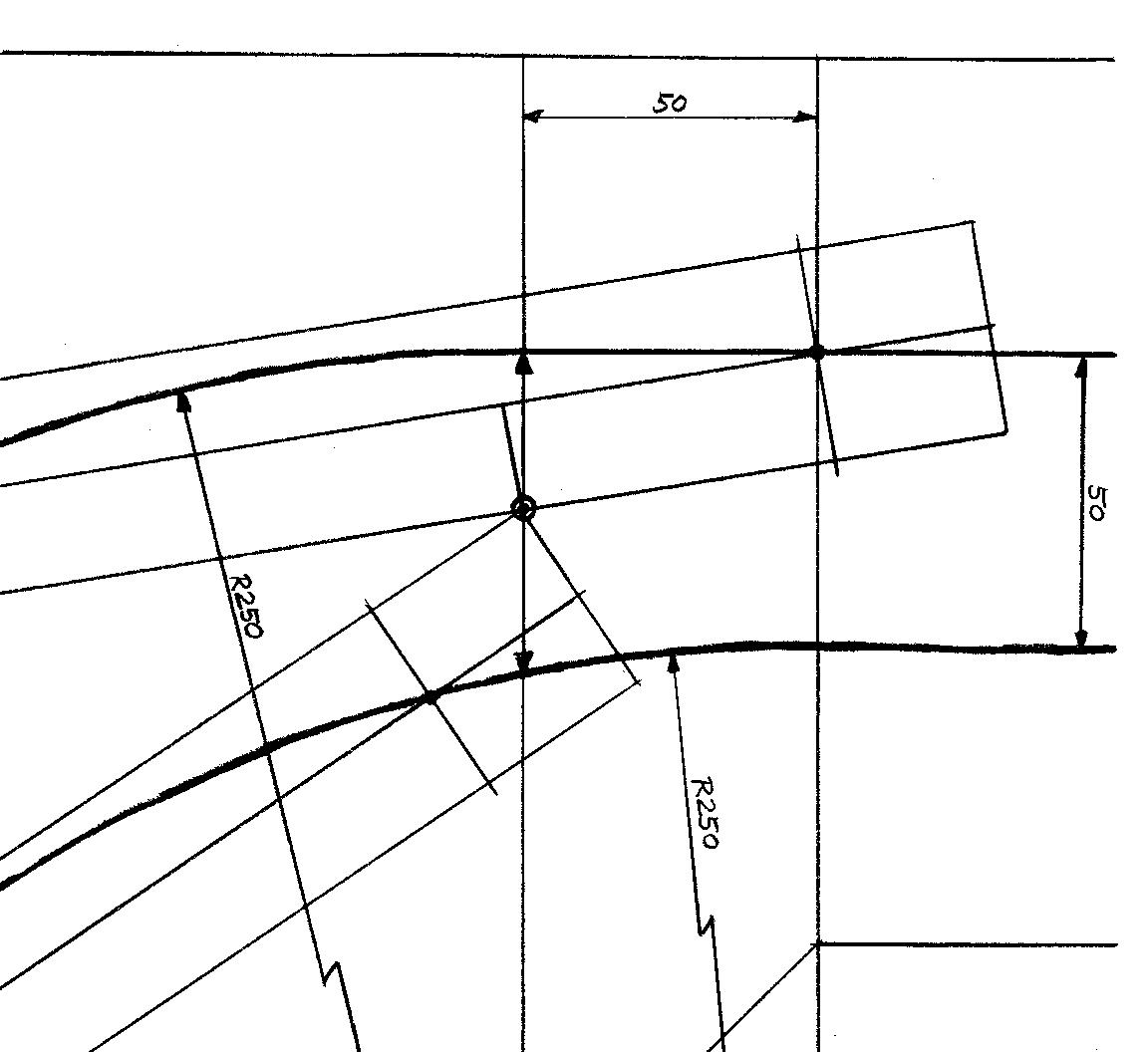

22ﾚで、全国運の１６番運転と軌道線の相互乗り入れの話題が出ましたので、 22ﾚ・27ﾚの両方に書き込みます。 −−−−＊−−−−＊−−−−＊−−−−＊−−−−＊−−−−＊−−−−＊ １６番トロリーホイホイの軌道線への乗り入れ車輌の制約についてですが、 埼玉運と前回のこだ運までで、いろいろ遊んでみて判ったことは、単にR250を 曲がれる、ということではなくって、ホイホイのR250複線のすれ違いに支障が ないかどうかが、最大のポイントのようです。 おそらく、これをクリアすれば、飛鳥山さんとこの一里塚も無事通れるかと。 添付した図をご覧ください。 ホイホイのR250複線は、複線間隔50mmで、内外ともR250ですが、外側の方は 50mmの直線の後にカーブが始まるようにしています。これによって、すれ違い のときに車輌同士がぶつかりにくくするとともに、２枚のコーナーをＳ字に接 続したとき、間に必ず50mm直線が入るので通過し易い、という利点を持ってい ます。 図の二重丸のポイント、外側のR250が始まる所の内外の中間点、この点をオー バーせずに通過できれば、乗り入れＯＫ！、ということかと思います。 外側通過の場合、台車センターピン間、車体幅 内側通過を考えると、それに加えて、台車中心から前のオーバーハング長、が ファクターになり、車端の形状が角か丸かも重要なポイントになります。 おおむね18m級までが、通過可能な範囲かと思いますが、 同じような18m車でも、オーバーハングが長いとダメですし、 車体が丸妻の車体は、ずいぶんと有利です。 なお、２両以上を連結するときのカプラーの問題は、また別にあります。 Trolley Model Train ====================== 東日本電軌・愛宕軌道線 きんぎょ／中澤 寛 東京／多摩  【R250check.jpg : 97.6KB】 |
R250check.jpg |
