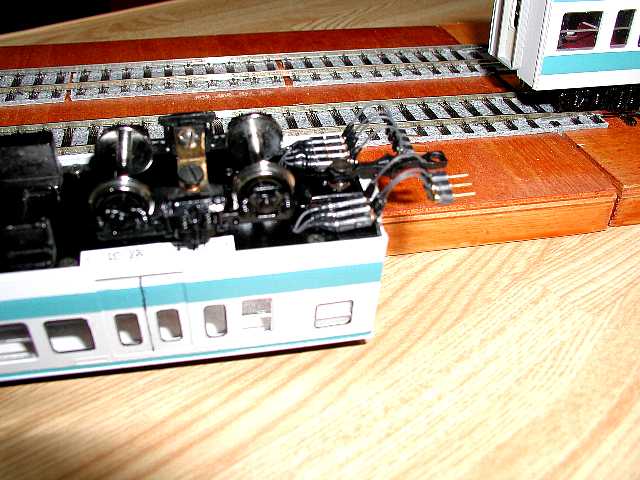

床板面から見たジャンパー線の状態。床板側は２.５ミリピッチのＩＣソケット。 車両間渡しの方は、同じピッチのヘッダーピン？を使用。Ｌ型に曲げたところに細めのリード線を固定。断線しにくいように、熱収縮チュープで押さえてあります。 前後は、車内で接続していますが、配線にはＩＤＥのフラットケーブルを利用しています。（手持ちがそこそこあったので余り物利用・・・今回はＡＴＡ３３のを使ってますがＡＴＡ６６用なら細い上に１つから８０線取れるので結構安く上がる？）  【jumper2.jpg : 46.0KB】 |
