ぴぃたろ／佐藤弘和 2009/09/09 17:43 |
|

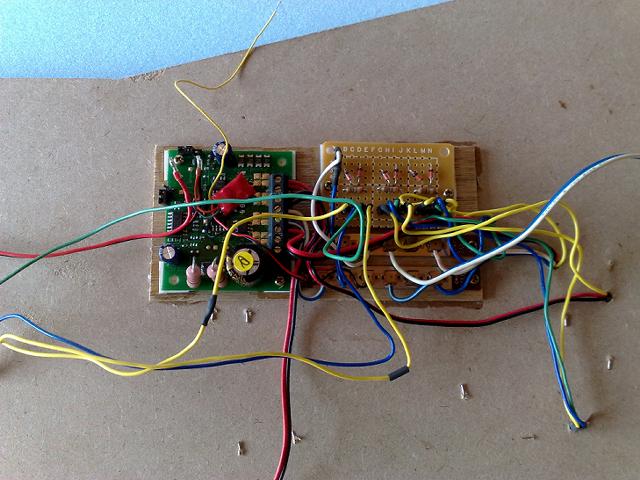

さて大分間が空いてしまいました。夏休みは家族サービスで工作は お休みなので。 デコーダと信号用の基盤、フィーダー用のラグ板を纏めて路盤の裏 に固定しましたが、なにせ路盤が３mm厚のMDFなので、取り外し 出来るように固定するには少々不安があるので、３mmのベニヤを 切り出して木工用ボンドで接着し、その上から６mmの木ねじで固定 することとしました。 フィーダー用のラグ板はKATO純正品を使っています。これはバネの 力で挟むだけなので、簡単に付け外しが出来て便利です。 基盤に固定したダイオード＆抵抗＆ピンコネクタの配置が拙く、 工作中に力が掛かったら半田が取れまくってしまい、全部作り直し になってしまいました。基盤上の配置を考えるのも工夫が必要です ね。ユニバーサル基盤に素子を刺して、余った足を曲げて配線する 方法がそもそも間違っているのかな？下手にピンコネクタなどを 使って不具合を増やしているということもあります・・・(^^;) ぴぃたろ／佐藤弘和＠埼玉鶴ヶ島  【Point_code2.jpg : 55.3KB】 |
Point_code2.jpg |
