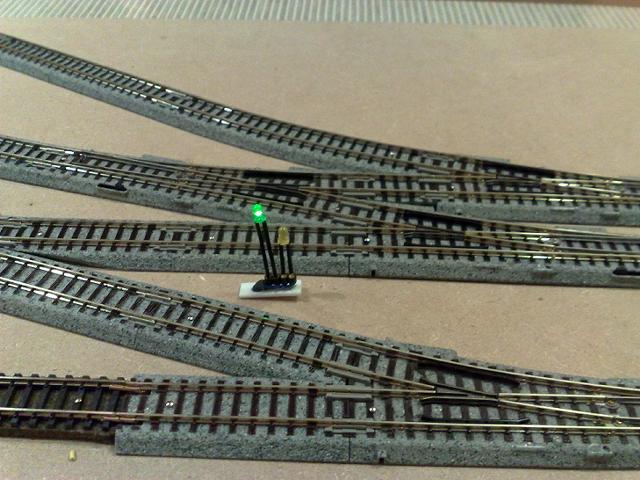

先ず信州中野側のポイント配線と開通方向を示す信号の設置を 行いました。 ここはポイント５個が集中します（何故か１個増えた^^;）が、 動作はDS52一つで済ませます。それぞれのポイントからマシンの 信号線を出し、うち２個からは信号表示用のフログ切り替え部から 配線を出します。また、フィーダー線もポイント内部から引き出し ました。ポイント自体は非選択フログ非通電の設定にしておきます。 これらは当然線路の設置前に行っています。 信号は４ピンのコネクタの真ん中２本をつないで、360Ωの抵抗を 介してフログ切り替え部からの線に繋ぎ、両端はダイオードを 介してフィーダーに繋ぎます。４ピンコネクタの中央２本が プラスになるようにLEDを差し込めばＯＫ！ ４ピンコネクタはプラ板の小片に固定して、コードは３本 纏めて熱伸縮チューブを被せ、路盤の穴にさしておきます。 たまたま手元にあったLEDが、緑は足が長く、黄色は短めだった ので、高さの違いも丁度良い感じになりました。 流石にLEDを指しただけでは手抜き工事も著しい？ので、足の 見えている部分に熱伸縮チューブを噛ませてみました。 最初アナログのパックを繋いで試験して、片方しか点かなくて 焦ったのはヒミツです。ダイオードがあるから当たり前ね。 また、フィーダーを取ったポイントはどこかが接触している らしく、片側だけフログに通電されてしまっていました。もう １回線路をはがしてやり直しです。はがすと云っても虫ピンで 止まっているだけなので、簡単なのですが。 次は終端側です。こちらも順調に？ポイントが増えて４個使用 になってしまったので、結構大変。配線上、動作を組に出来るのは ２個だけですので、１個はDS51Kを使う必要があります。これは 来週末かなぁ。 ポイント好きの ぴぃたろ／佐藤弘和＠埼玉鶴ヶ島  【Point_LED.jpg : 59.2KB】 |
