ぴぃたろ／佐藤弘和 2005/05/26 13:24 |
|
こんにちわ。 運転会に我が家のべもを参加させたく、DCC化を始めたぴぃたろです。 おもさんのHPを参考に、最初はHPの例と同じGe4/4II旧動力の612号機を 俎上にあげました。 で、あれやこれやと悩んで、最終的には添付写真のような配線で よいのかな？と思っております。なにせライト点灯させるようにするのは 初めてなモンデ・・・(^^;) で、経験豊富な諸先輩に質問させて下さい。 １．モータ上にあるコイル状の導線は抵抗ですか？これってなんのため に付いているんでしょう？これを取ってデコーダ付けると良さそうですが、 撤去しても良いものなんでしょうか？ ２．モータを周囲のダイキャストから絶縁する必要はありますか？必要 ですよねぇ。 ３．ライトは普通のムギ球かと思います。DCC化に際し、LED交換が必要 なんでしょうか？このままでもある程度は大丈夫？ ホントのこというと、おもさんのHPにある例の右側最後の写真が もっと大きいのを見たい！！ アドバイスお願いしますm(_ _)m 久々にデコーダ触って？？な ぴぃたろ／佐藤弘和＠足立河中州  【Ge4-4II_DCC-w960.jpg : 139.2KB】 |
Ge4-4II_DCC-w960.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1)＠210.142.54.18> | |
|
あさもっち／浅本謙治 2005/05/26 18:59 |
|
ぴいたろさんこんにちは ＞１．モータ上にあるコイル状の導線は抵抗ですか？これってなんのため ＞ に付いているんでしょう？これを取ってデコーダ付けると良さそうですが、 ＞ 撤去しても良いものなんでしょうか？ 最高速度を抑えるための抵抗みたいですので撤去してＣＶ０５で調整しましょう。 ＞２．モータを周囲のダイキャストから絶縁する必要はありますか？必要 ＞ ですよねぇ。 モーターとダイカストは直接通電していないのでそのままで大丈夫です。 ＞３．ライトは普通のムギ球かと思います。DCC化に際し、LED交換が必要 ＞ なんでしょうか？このままでもある程度は大丈夫？ 我が社ではそのまま使っていますが、写真の配線では間に入っている半導体？を取り外さないと進行方向によっては点灯しません。 この写真の場合、コンデンサーは付いたままでも大丈夫です。 あさもとけんじ（広島市） ホームページ http://homepage3.nifty.com/nyankonoohige/ |
|
| <INCM1.23c＠cthrsm009025.adsl.ppp.infoweb.ne.jp> | |
|
ぴぃたろ／佐藤弘和 2005/05/27 00:22 |
|
あさもっちさん、こんにちわ。いつもご教授ありがとうございます。 >最高速度を抑えるための抵抗みたいですので撤去してＣＶ０５で調整しましょう。 やはり抵抗なんですね。 で、早速配線してみました。色々失敗はあったものの（主にぴぃたろの 無知と工作力不足が原因^^;）、なんとかDCC制御で走らすことができました！ が、あさもっちさんの予測どおりライトが付かない！！ おもさんが「セレン？」といっていた丸い円盤が拙いのかな？それとも 配線の問題でしょうか？ DCC運転にライトは結構重要と気付いた ぴぃたろ／佐藤弘和＠川越 だってどっちに走るか判らないモンネ！！ |
|
| <Mozilla/5.0 (Windows; U; Windows NT 5.1; ja-JP; rv:1.7.5) Gecko/20041108 Firef...＠tcatgi120063.adsl.ppp.infoweb.ne.jp> | |
|
あさもっち／浅本謙治 2005/05/27 20:09 |
|
DCC化成功おめでとうございます。 ＞が、あさもっちさんの予測どおりライトが付かない！！ ＞おもさんが「セレン？」といっていた丸い円盤が拙いのかな？それとも 円盤を取り外してみてください。 それで駄目ならすでにファンクションが死んでいる可能性が(^_^;) あさもとけんじ（広島市） ホームページ http://homepage3.nifty.com/nyankonoohige/ |
|
| <INCM1.23c＠cthrsm009025.adsl.ppp.infoweb.ne.jp> | |
|
ぴぃたろ／佐藤弘和 2005/05/31 00:00 |
|
あさもっちさん、こんにちわ。 本日ようやっと確認しました。 原因は、ファンクションが死んでいました・・・（泣） やっぱりデコーダは装着する前にチェックする必要がありますね。 ま、ぴぃたろの下手な半田の熱で死んだ可能性もありますか・・・(^^;) というわけで、泥縄に12V電球と廃車転用のモーターでテストキットを作った ぴぃたろです。 なお、612号機はデコーダの余剰品が出るまでは昼間運用専用ということで 一応竣工します･･･ お騒がせしましたm(_ _)mの ぴぃたろ／佐藤弘和@川越 でもまだ次の話が続きます。 |
|
| <Mozilla/5.0 (Windows; U; Windows NT 5.1; ja-JP; rv:1.7.5) Gecko/20041108 Firef...＠tcatgi120063.adsl.ppp.infoweb.ne.jp> | |
|
ぴぃたろ／佐藤弘和 2005/05/31 12:32 |
|
続いて今夜の食卓に挙がる予定は、某店で安さに目が眩んで 買ってしまった中古のGe4/4I・609号機です。 前回のGe4/4IIは黒い箱でしたが、これはオレンジ色の箱・・・(^^;) ゴムタイヤがすり切れ状態でしたが、煩いものの快調に走行します。 中を覗くと・・・何かが違う。コードが少ない。 これはダイキャストを導電させているようです。 つまり、 １．今度こそモーターは絶縁処理が必要 ２．ライトも絶縁してコモンライト（青線）を引きなおさにゃならん ということですね。 ライトは小径のLEDにしてしまった方が楽かなぁ・・・ 古い品から順に手を付ける ぴぃたろ／佐藤弘和＠足立河中州 さて最新鋭？のGe2/4は運転会までにDCC化出来るか！！  【609.jpg : 61.3KB】 |
609.jpg |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1)＠210.142.54.18> | |
|
あさもっち／浅本謙治 2005/05/31 19:42 |
|
ぴいたろさん、苦労してますね。 うちの４／４Ｉもこの動力です、こっちの方が簡単。 写真に書いたのでみてね。 基本は一緒です、大きな加工は必要ありません。 デコーダーの青い線は使いません。 （ただしアナログ運転時に片方のライトが点かないかもしれません） この辺はマニュアルの２０ページに書いてあります。 デコーダーマニュアルをダウンロードして一読してみることをお薦めしまっす。 http://www.digitrax.com/ftp/decodermanual.pdf あさもっち／浅本謙治 （広島市）  【609(2).jpg : 64.2KB】 |
609(2).jpg |
| <Mozilla/5.0 (Windows; U; Windows NT 5.0; ja-JP; rv:1.7.5) Gecko/20041108 Firef...＠cthrsm007082.adsl.ppp.infoweb.ne.jp> | |
|
ぴぃたろ／佐藤弘和 2005/06/01 20:28 |
|
あさもっちさん、こんにちわ。 デコーダマニュアルは一応日本語版を買ったのですが・・・ 英語版は無償公開なんですね(^^;) で、ライトコモンをレールに返せることは認識していたんですが、 右と左のレールにわけなきゃならないと思っていました。 でもアナログ運転時のことを気にしなきゃ問題ないんですね(^-^) で、写真を使っての丁重な解説、感謝ですm(_ _)m おかげで無事、609号機は竣工いたしました。ライトもばっちり！！ さて次の入場車はGe6/6IIにしよう！・・・と思って分解してみたら、 なんとこれ２モーター車ぢゃないの！！ 基盤等の構成は今回のGe4/4I 旧々動力と同じようなのですが、 ２モーターの場合、デコーダ２個必要なのでしょうか？ ぴぃたろ／佐藤弘和＠川越  【AUT_4242.JPG : 70.5KB】 |
AUT_4242.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.0; Lunascape 2.0.2a)＠tcatgi120063.adsl.ppp.infoweb.ne.jp> | |
|
ぴぃたろ／佐藤弘和 2005/06/06 12:56 |
|
週末は家族サービスでなかなか出来ない模型工作ですが、平日に なったとたんに続きを始めたぴぃたろです。 今夜の食卓に上る予定だったGe6/6II はデコーダ２個必要？ なので取りやめ、青い622号機を入場させることにしました。 旧動力に比べると基盤が細かくなっておりますが、配線の基本は 一緒のようです。 今までの例で取り外していた速度抑制用の抵抗は基盤上に２個並んだ 青い四角形の素子だと思われますが、これを外すのは半田が下手糞な ぴぃたろには大変なことのように思われます。外したらそこにデコーダの 線付けなきゃならんし(^^;) で、今回は横着してモーターとライトに行くコードを外し、デコーダを 挟もうかと思ってますが、抵抗が付いたままでも大丈夫なものなので しょうか？単純にスピードの問題だけならCV値調整で済ませられると 思っているのですが・・・甘いかな？ アドバイスお待ちしております。 ぴぃたろ／佐藤弘和＠足立河中州  【AUT_4244.JPG : 64.7KB】 |
AUT_4244.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; .NET CLR 1.1.4322)＠210.142.54.18> | |
|
きらぁ／佐藤和弘 2005/06/06 20:45 |
|
まいどっ！きらぁです。 お返事が遅くなり、申し訳ございませんm(__)m＞ぴぃたろさん Ge6/6IIのＤＣＣ化ですが、当社ではデコーダーはDZ又はDNを 1個の使用です。 特に問題なく走行しておりますのでご安心を… ######################## Swiss Narrow Model Train 車掌 きらぁ／佐藤和弘 ######################## |
|
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.0.3705; .NE...＠YahooBB219020064106.bbtec.net> | |
|
ぴぃたろ／佐藤弘和 2005/06/07 12:41 |
|
きらぁさん、こんにちわ。毎度のレスありがとうございます。 >Ge6/6IIのＤＣＣ化ですが、当社ではデコーダーはDZ又はDNを >1個の使用です。 >特に問題なく走行しておりますのでご安心を… アラそうですか。では安心して今夜の食卓に挙げることとしましょう(^o^) 同機は６軸集電なので集電不良も少なく、運転会にゼヒ出場させたいので これで一安心(~o~) ご教授ありがとうございました。 ぴぃたろ／佐藤弘和＠足立河中州 |
|
| <INCM1.23a＠210.142.54.18> | |
|
ぴぃたろ／佐藤弘和 2005/06/07 12:42 |
|
アドバイスを待たずに入場、無事竣工いたしました。 新動力は流石に静かで滑らか、当区随一の優秀性能機です。 デモ緑一色の当区では牽引する車両が無くて可哀想・・・(^_^;) ArosaExpressを買うしかないか・・・ ArosaExpressのBt、元はABtですけど、車内はそのままなのかな？ そのままならとりあえずBt１両でミニArosaExpressでも気取ろうかな(^^;) 622は大事な欧州出張記念車！！ ぴぃたろ／佐藤弘和＠足立河中州 |
|
| <INCM1.23a＠210.142.54.18> | |
|
ぴぃたろ／佐藤弘和 2005/06/15 12:26 |
|
いよいよ当線本務機！のGe2/4の工事に取りかかりました。 始めに茶色の207号機を施工し、無事竣工したのですが、 どうも前後進でライトの明るさが異なります。アナログ運転時は そんなことはなかったので、DCC化工事が原因です・・・(-_-;) 予測できる原因は、前進時のライト（暗い方）がダイキャストを介してそのまま 線路にライトコモンを帰しているのに対し、後進時のライト（明るい方）は デコーダ（青線）を介していることです。 どちらかに揃えなければならないのでしょうかねぇ。 写真は下手くそな出来で見辛いのですが、左側が前進側です。 手前は工事前の203号機、奥が竣工した207号機です。 ぴぃたろ／佐藤弘和＠足立河中州  【Ge24.JPG : 60.2KB】 |
Ge24.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; .NET CLR 1.1.4322)＠210.142.54.18> | |
|
ぴぃたろ／佐藤弘和 2005/06/15 12:49 |
|
一連のDCC化工事には全てDigitraxのDZ123を使用しておりますが、 今回６両竣工で使ったデコーダは８個・・・(-_-;) で、２個は焼いたわけではなく、何れもデコーダの基盤から線が 外れてしまったことで使えなかったモノです。 「外れたなら付けなおしゃぁいいんだ！」ということなのですが、 はんだ付けが下手くそなぴぃたろにはかなり困難を伴いまして、 それでも一個付け直してみたのですが、線が取れる前のテストでは 正常に反応していたのに、線を付け直したら無反応になってしまいました（泣） 半田の熱でダメになって終ったのでしょうかねぇ・・・(*_*) でも両方とも外れた線が黒線で、しかも１個は線を切ったり等の加工を する前に外れてしまいまして、一寸製品の品質を疑ってしまうぴぃたろです。 特に力を掛けたつもりはないのですがねぇ。 DHクラスはべもには納まらんし、コストを考えてもDZ123しか選択肢が ないのですが、次回入荷の４個も同じ黒線が外れる現象があったら、 一寸お店に相談してみようかと思っています。 写真の２個が問題のモノで、左側は取れた黒線を付け直した奴、 右側は外れた状態のモノで、下に見える黒線が外れた先端です。 皆様は同じような失敗はありますでしょうか？線が外れやすいのは 既知の事実？ 大きさと構造からは在る程度仕方が無いとも思えるのですが・・・ 工場の赤字が日々増大する・・・ぴぃたろ／佐藤弘和＠足立河中州  【DZ123.JPG : 66.5KB】 |
DZ123.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; .NET CLR 1.1.4322)＠210.142.54.18> | |
|
あさもっち／浅本謙治 2005/06/15 20:39 |
|
ぴいたろさんこんばんは ＞で、２個は焼いたわけではなく、何れもデコーダの基盤から線が ＞外れてしまったことで使えなかったモノです。 よくあることです、無理せずに即返品しましょう。 当社でもＤＺ１４３とＤＮ１６３を返品したことがあります。 使う前にちょっと引っ張ってみるのがミソ(^_-) あさもとけんじ（広島市） ホームページ http://homepage3.nifty.com/nyankonoohige/ |
|
| <INCM1.23c＠cthrsm007152.adsl.ppp.infoweb.ne.jp> | |
|
ぴぃたろ／佐藤弘和 2005/06/17 12:55 |
|
あさもっちさん、こんにちわ。 やっぱり「よくあること」なんですね。小売店さんには堪んない事だろうなぁ(^_^;) ま、今回は無理して加工しちゃったし、授業料ということで・・・(^_-) >使う前にちょっと引っ張ってみるのがミソ(^_-) 対策ご教授ありがとうございます。最近のロットは特に黒線に注意？！ DCC化工事は一段落の ぴぃたろ／佐藤弘和＠足立河中州 |
|
| <INCM1.23a＠210.142.54.18> | |
|
尾崎克彦 2006/07/10 23:07 |
|
ぴぃたろ／佐藤弘和さん、こんばんは。これは１年以上前の発言か(^^; 先日私が手に入れたのもこのタイプの動力装置と思われますが、私が眺め 回した感じでは、片側の車輪からの配線はダイカストブロックを経由して いて、ライトのコモンにもつながっているような気がしているのですが、 どうでしょう。 それが正しいとすると、そちら側に関しては台車からのリード線を直接デ コーダにつないで、ライトのリード線は白と黄に、青線を配線を抜いた基 板につなげばいいかなと思ったのですが…。 眺めるのが就寝直前なので、なかなか工作には移れずもどかしい状態です。 いや、その前にレールがないと(^^; 尾崎克彦 (from Funabashi,Chiba) |
|
| <Mozilla/4.0(CMN)＠ddi030039.ppp.infoweb.ne.jp> | |
|
ぴぃたろ／佐藤弘和 2006/07/13 13:06 |
|

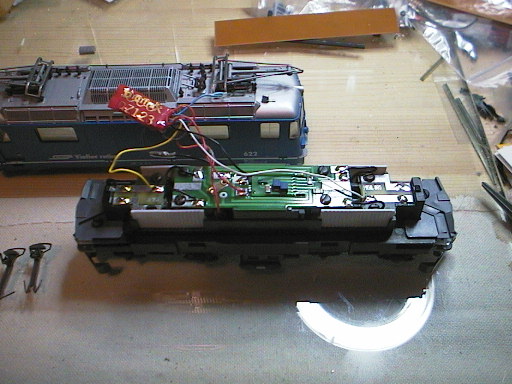

尾崎さん、こんにちわ。遅れましたが、導入おめでとうございます。 デコーダの配線についてはご推察の通りと思います。因みにぴぃたろの DCC化した622号機の配線状況は写真の通りとなっております。 ぴぃたろはアナログ運転のことは考慮していないので、青線は配線して おりません。この辺のことは少し上の【183】発言であさもっちさんに 御指南頂きました。 次はレールですね。家での小運転にはTilligのTT線路がお勧めです。 しつこい＞(-_-;) 今なら輸入元のとラムウェイに在庫有るようですよ。 http://www.mmjp.or.jp/tramway/index2.htm では次の運転会では重連で遊びましょう！！ ぴぃたろ／佐藤弘和＠足立川中州  【AUT_4447.JPG : 61.2KB】 |
AUT_4447.JPG |
| <Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 1.1.4322; Inf...＠210.142.54.18> | |
|
尾崎克彦 2006/07/18 00:21 |
|
ぴぃたろ／佐藤弘和さん、こんばんは。 写真を見せていただきありがとうございます。ライトの配線も必ず デコーダに直接返さなければならないと思い込んでいました。 レールの方はトラムウェイから通販で入手して、デコーダも注文する 数を間違えて余っているものがあるので、資材はそろったわけですが、 現在公私とも多忙でなかなか作業時間がとれないので、いつ工事をする か思案中です(^^; 尾崎克彦 (from Funabashi,Chiba) |
|
| <Mozilla/4.0(CMN)＠ddi031075.ppp.infoweb.ne.jp> | |
|
尾崎克彦 2006/08/24 01:58 |
|
先々週の夏休みにデコーダ取り付けを行いました。 父親のでかい半田ごてと格闘し、作業段階ごとに 慎重に作業した（すぐ集中力が切れたとも言う(^^;） 結果、取り付け成功しました。一番難儀だったのは 最後に車体をかぶせることだったりして。 さあこれで運転会へ、と思ったら、大阪に行けない(;_;) 尾崎克彦 (from Funabashi,Chiba) |
|
| <Mozilla/4.0(CMN)＠ntchba005105.chba.nt.isdn.ppp.infoweb.ne.jp> | |
|
