【819】スプリングポイント スプリング
 おも/堀口正則  2009/12/05 19:00

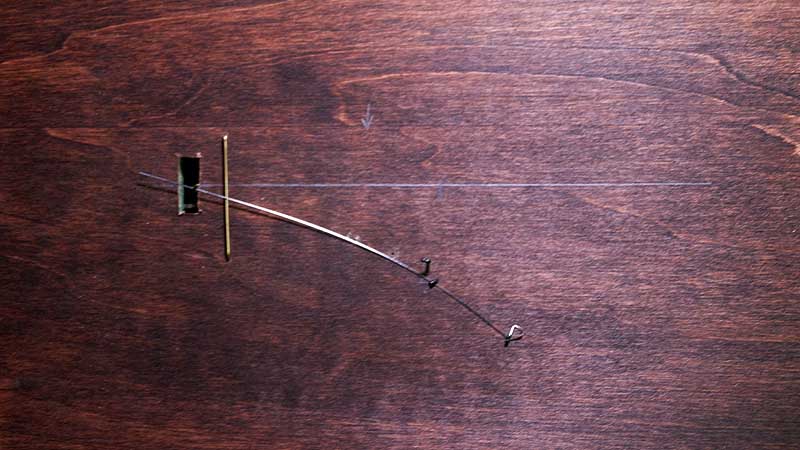

ポイントの裏側、スプリングはこうしました。

0.3mmピアノ線のスプリングをスパイクで固定しています。
スパイクの位置を変えると強さを変えられますが、こんなもののようです。

さて、通電テストしてないけど、動力車はちゃんと走るのだろうか^^;

添付画像
【スプリング091205_009G.jpg : 68.2KB】
[添付]
<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; YTB720; GTB6; ...@111.100.62.251>

【820】デコーダー入りスプリングポイント
 おも/堀口正則  2009/12/05 23:55

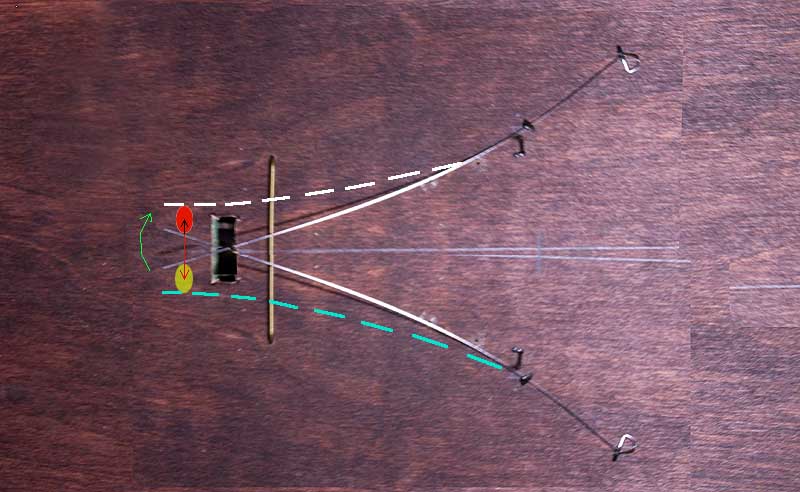

今回のスプリングポイントを作っていて気が付いたのだけど、反対側からももう一本スプリングを当てるとデコーダーで切り替えられるスプリングポイントになる可能性がありますね。

写真の赤と黄色の丸のように、2方向からのスプリングを受けたまま動かすと、L・Rの切り替えをスプリングの押す力で行え、そのままスプリングポイントとして機能します。

テストしてみますね。

添付画像
【スプリング2091205_009G.jpg : 67.6KB】
[添付]
