きんぎょ／中澤寛 2004/11/09 21:47 |
|

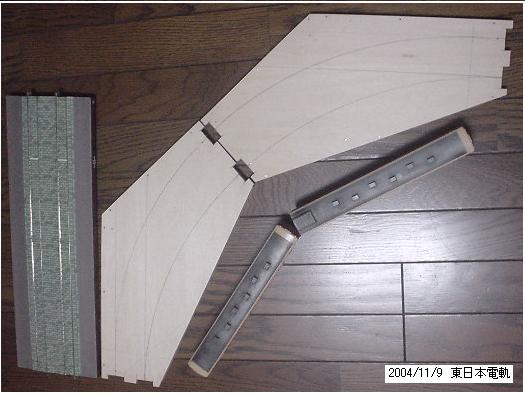

大半径版ホイホイ・R500複線用の板を試作してみました。 内外ともR500、外側は両端直線を+50で、90度のコーナーを２分割していま すから、分割部分の複線間隔は標準規格の50mmではなく、70.7mmです。 添付の画像で脇にあるのが、標準形のトロリーホイホイ・L450複線、横にあ るのは、KATO/HOのキハ５８です。 今回は、出来るだけ板の大きさも小さくして、収納が楽になるように、複線 の両脇は、標準形の50mmずつではなく、25mmずつと狭くしてみました。いつ も使っているバックルボックス内寸400x520に、平らに２枚入りますから、 板１枚の大きさとしてはちょうど良いかと思います。 Trolley Model Train ====================== 東日本電軌・愛宕軌道線 きんぎょ／中澤 寛 東京／多摩  【R500hoihoi-ita.JPG : 36.2KB】 |
R500hoihoi-ita.JPG |
