きんぎょ／中澤寛 2009/01/02 16:42 |
|

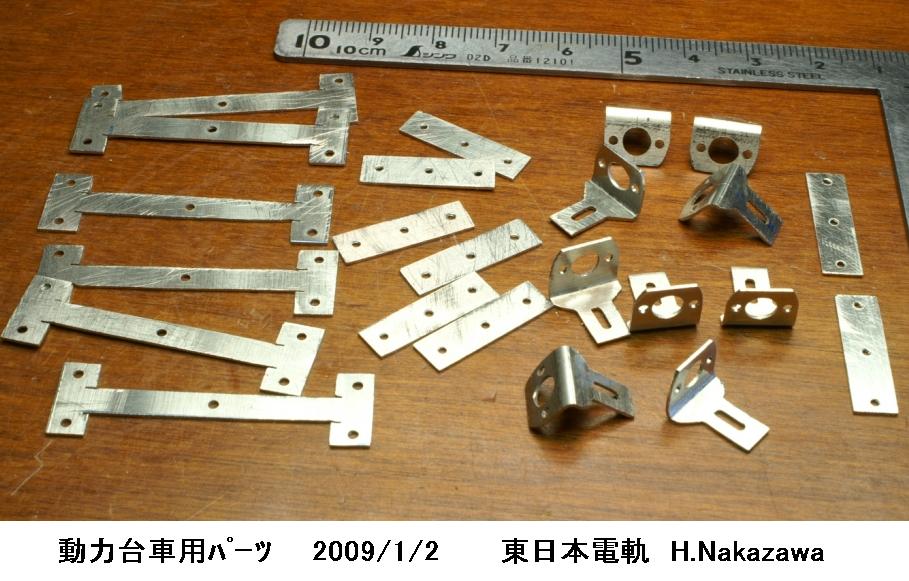

年末年始、細々と下拵えの続きでパーツを作り貯めています・・・ #744その４で書いた、床下から逆凸形に下げるボルスター、モーター端部 に付けるセンターピンを挿す長円穴の開いた板、左右の台車枠を下側で結ぶ 梁の３種を、t0.5洋白で作りました。 京津260の1次車の動力台車の交換用×2の他、6台車分を量産？しました。 心を入れ替え、今までよりも丁寧に工作したので、外形の切り出しは不揃 いなところもありますが、1.4ネジ穴や1.5穴の並びは綺麗に揃ったものが出 来ているはずです・・・ 要は折角道具があるのですから、ケガキ線にポンチを打ってドリルで開け るのではなく、フライスのＸＹクロステーブル上にt0.5洋白を固定して、真 面目に座標決めして穴を開けていったという・・・ 今まで小さいパーツだと、つい手抜きをして（面倒なもので）フライス盤 を只のボール盤としてしか使わないことが多かったんですが、それではやは り満足いく仕上がりにはほど遠いものしか出来ない、というか、段々ケガキ 線が見え難くなったとか加齢的な条件悪化もありますね（＾＾； 板にケガキをしません。開けるべき穴の間隔から、送り目盛りのメモを予 め作ります。或る1点を基準にしてＸＹ方向に送って行き、センタードリルで 軽く案内穴を開けて行きます。原点に戻してドリル刃に交換して、再度ＸＹ 送りを行なって穴あけします。タップを立てる場合は、更にもう1回繰り返し ますが、タップは手回しでやります。 Trolley Model Train ====================== 東日本電軌・煉瓦坂軌道線 きんぎょ／中澤 寛 東京／多摩  【090102-1-TMparts.JPG : 111.6KB】 |
090102-1-TMparts.JPG |
