きんぎょ／中澤寛 2010/10/31 17:39 |
|

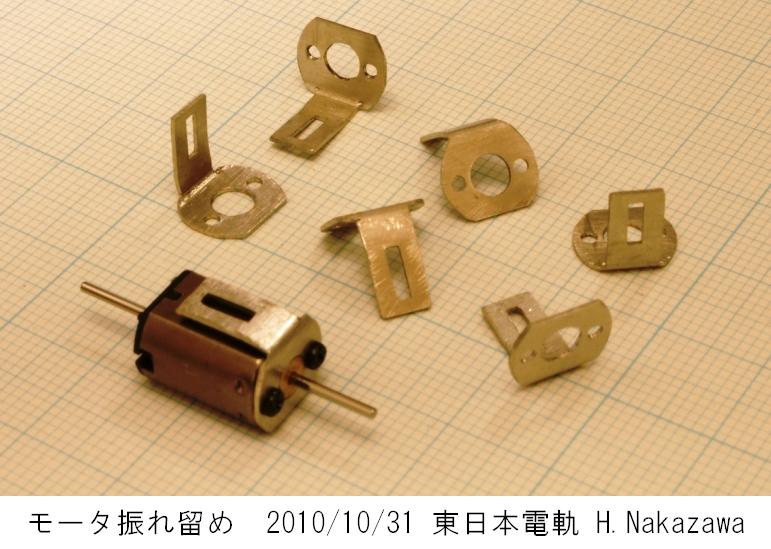

トラックモータ方式にする動力台車は、今回もワールド工芸2719Wモータ とIMONギアの組合せの予定です。 t0.5洋白板でモータの回転振れ留めを作りました。前回の#744と同じで、 ギアボックス間に置くモータが回ってしまわないように、ボルスタ裏でセン ターピンの1.4mmネジの先を挿す長穴が開いた板をモータ端部から出します。 穴をまとめて並べて開けて、折り曲げてから切り出して整形します。t0.3 位でも強度的には良さそうな感じですが、モータへの取付ネジの長さ制限が 不明なので実績ある今までと同じ厚みにしました。ネジは1.4の1.4mm長を使 っています。2719Wモータは製造元変更だそうで、取付ネジ間隔が6.5mmに変 わっています。 Trolley Model Train ====================== 東日本電軌・煉瓦坂軌道線 きんぎょ／中澤 寛 東京／多摩  【101031MtSwngStpr-1d.jpg : 81.4KB】 |
101031MtSwngStpr-1d.jpg |
