きんぎょ／中澤寛 2010/11/19 10:09 |
|

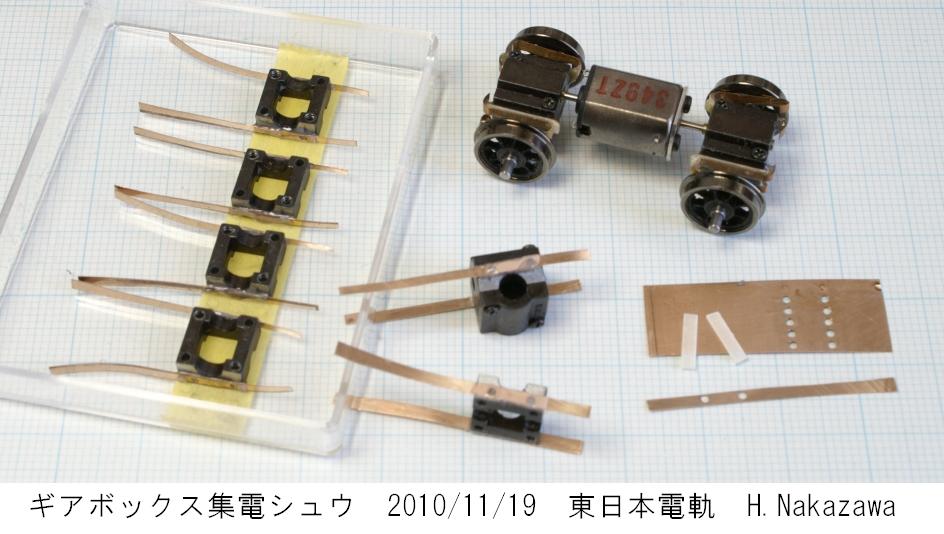

どうも11月になると毎年不調で、今年も風邪なのか秋の花粉症？なのか、 しばらく工作が進みませんでした・・・ 動力台車にはIMONギアを使い、両絶車輪にするので、ギアボックス側面に 集電シュウを貼ります。前回の下拵え(#745)の反省を踏まえて、t0.1燐青銅 板には小穴を並べ、エポキシを塗った和紙を絶縁材にして、剥がれにくいよ うにしてみました。接着は2回に分け、まず燐青銅帯板に和紙を貼り、小穴 に外側までエポキシが回っていることを確かめてから、ギアボックス側面に 貼っています。 画像右上の仮組見本は前回作成分の余りなので、トレペを絶縁材にしてい ます。 Trolley Model Train ====================== 東日本電軌・煉瓦坂軌道線 きんぎょ／中澤 寛 東京／多摩  【101119MTCllctrShoe.jpg : 88.5KB】 |
101119MTCllctrShoe.jpg |
