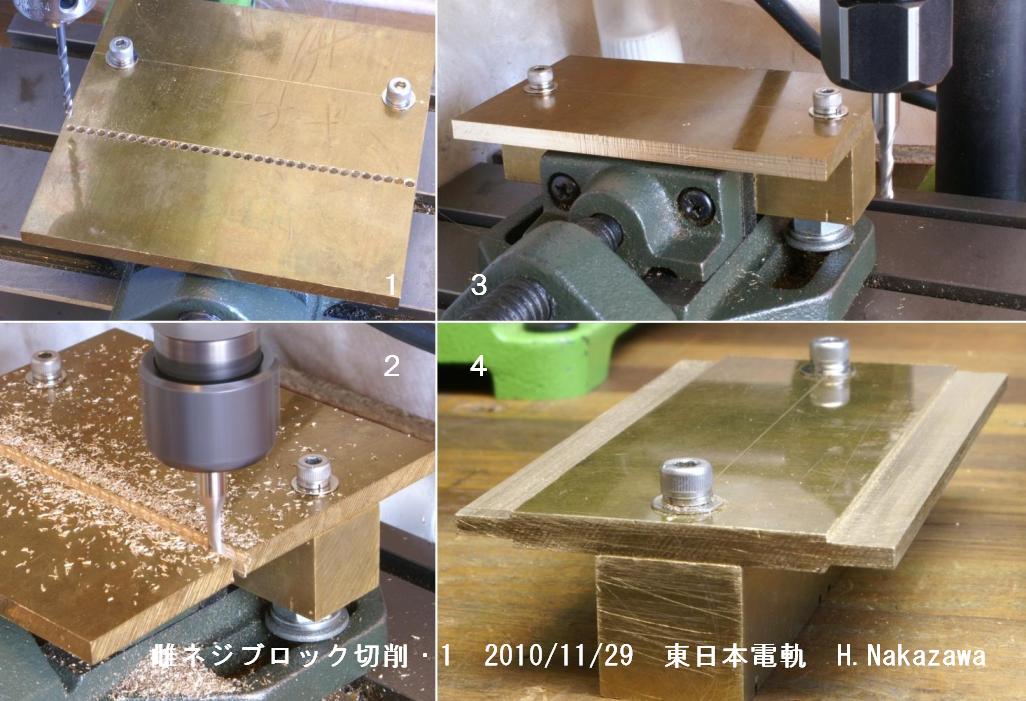

ドアエンジン用パーツのひとつ、雌ネジブロックを切削します。 P-4,P-5(#913)のときと同じ手順で、初めに100mm幅のt5.0真鍮を、20×20 ×100mmブロックのワークに留めて、エンドミルで3mm厚に削るのですが、フ ライス盤の制約で手持ちの100×100mmのt5.0は100×60mmに縮めないと削れ ないので、ドリル穴を並べて開けエンドミルで切断します（画像1,2,3)。 ブロックのワークは中央に留めてあり、両端とも3mm厚に削り(画像4)、両 側で16個、その後、もう一度t5.0真鍮の残った所に同じことを繰り返して削 って更に16個で計32個作ると、ドア開閉だけなら8両分、ポールも動かすと 6両分になる筈です・・・ 作り損じが出なければ・・・ 京津260-3次車(#796)で書いたように、何もわざわざt5.0から削らなくて も、t3.0を使えば良いのですが、某ハ○ズで買った100×100mmのt3.0は切断 時のねじれが出ていて使えなかったのです。 Trolley Model Train ====================== 東日本電軌・煉瓦坂軌道線 きんぎょ／中澤 寛 東京／多摩  【101129FBlock1.JPG : 128.3KB】 |
