きんぎょ／中澤寛 2010/12/06 15:32 |
|

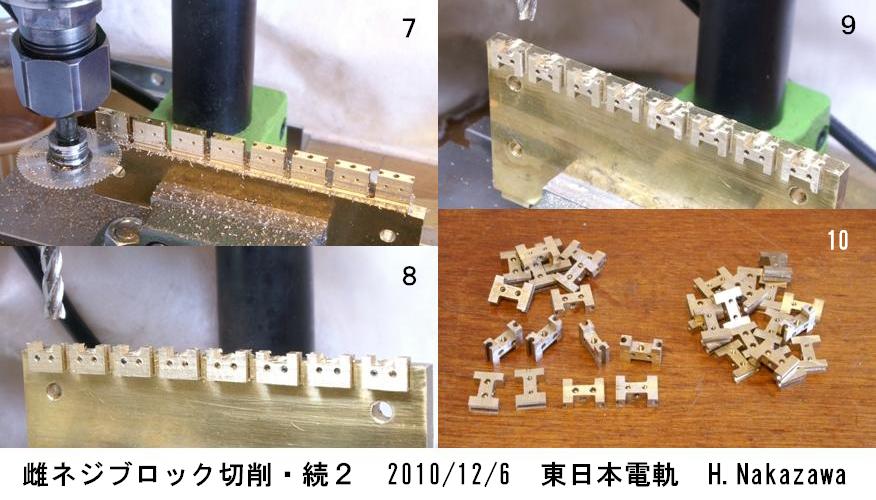

続きの続きです。 使い残しの分はネジ留めしたままでは切断しにくいので、ブロックのワー クから外してメタルソーで高さ7mm＋0.2mmほど余分に切断、まず8個をバラ バラに。(画像7) 1.4mmネジ2本で別のワークの厚板に縦に留めて並べ、5mmエンドミルで高 さを揃えてから、両側の上下中央に2×5mmの凹部を削ります。(画像8,9) 1回目は、この凹部の切り込みが不揃いだったので、少し手順を変えまし た。が、どうもこの凹部が向かい合った3mmになる筈の寸法の精度が出ませ ん。フライス盤には水平方向のXYテーブルの他、エンドミルなどを付けて回 す主軸を上下させるダイヤルがあり、これでやるのですが、操作が下手なの か、かなりの数が3mmを割り込んでしまいました。パイプに切る雄ネジの方 の長さでドア開閉必要寸法の辻褄を合せるしかなさそうですが、最後の8個 分だけ頑張ってようやく3mmを確保しました・・・ 最後に1.6mm下穴に2mmタップを立てれば終わりです。(画像10) 1回目で失敗した分には前回の余りを充当して、32個準備終了・・・ Trolley Model Train ====================== 東日本電軌・煉瓦坂軌道線 きんぎょ／中澤 寛 東京／多摩  【101206FBlock6.JPG : 93.4KB】 |
101206FBlock6.JPG |
