きんぎょ／中澤寛 2010/12/04 22:24 |
|

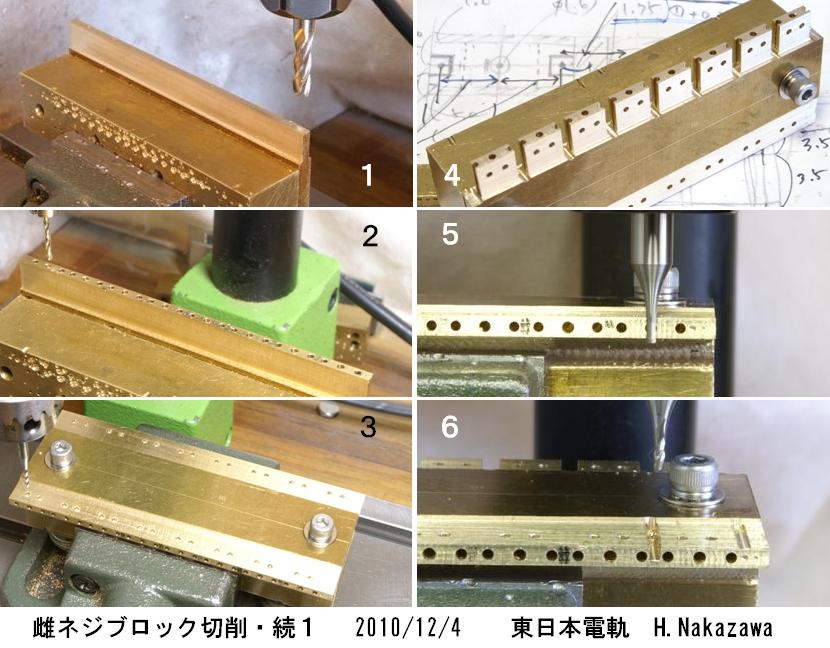

使い残しのt5.0真鍮板で更に16個作れる筈ですから、続きを・・・ まず両側を1mmずつ削って、3mm厚にします。(画像1) 次は1.5-1.6-1.5mmの竪穴を8組ずつ開けますが、今回は先に1.5だけ開け、 後から1.6という手順にしました。(画像2) 前回ドリルを2本も折り込んでしまったので反省して、切り粉を頻繁に外に 出すよう、切り粉が刃の溝に付いたまま回さないように注意しました。 横向きに変えて、4mm間隔で下穴1.1mmを開け、下穴を1.5mmに拡げてから、 1.4mmタップを立てます。(画像3) 各組の中間を2mmエンドミルで削り取ります。(画像4) 中心1.6穴の前に1.5エンドミルを回し、デジカメのズームで拡大して眺め て位置合わせしました。(画像5) 1〜2ヶ所1.5mmで削って位置を確かめるのは、前回と同じです。(画像6) Trolley Model Train ====================== 東日本電軌・煉瓦坂軌道線 きんぎょ／中澤 寛 東京／多摩  【101204FBlock5.JPG : 107.9KB】 |
101204FBlock5.JPG |
