きんぎょ／中澤寛 2010/11/20 17:41 |
|

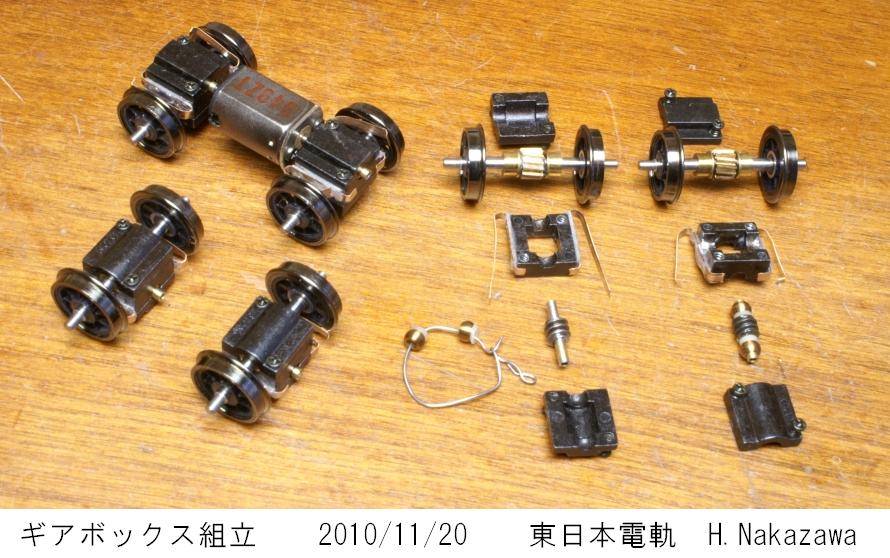

まず、非動力台車#947と同じく、両側とも10.5スポーク黒メッキ絶縁タイ ヤに打ち替えます。軸中央のギアとメタルはセロテープを巻いて養生して、 タイヤは両側いっぺんに嵌めてジグで少しずつ圧入、転がしてみて振れてい たらやり直し・・・ 次は、ワールド2719Wモータの両軸に直結させるために、ウォーム軸をパ イプに交換します。 元の軸から軸受メタルやワッシャを失くさないように注意して、ウォーム ギアを抜きます。2719Wモータの軸は1.0、元のシャフトは1.5なので、10mm に切ったエコー1.5/1.0パイプにウォームギアを半田付けして、熱湯でよく 洗浄しておきます。 メタル取付部にエポキシが溢れていたら削っておいて、車軸のメタルが集 電シュウと接触していないか確かめ、ギアボックスを組み立てます。 集電シュウのt0.1燐青銅は急角度で折り曲げると切れてしまうので、注意 して外側・車輪裏側へ折り曲げ、余分はカットします。 隙間無く組み立て出来たか、元通り滑らかに回るか、確認します。 Trolley Model Train ====================== 東日本電軌・煉瓦坂軌道線 きんぎょ／中澤 寛 東京／多摩  【101120MGearBox.jpg : 114.9KB】 |
101120MGearBox.jpg |
