きんぎょ／中澤寛 2005/08/02 21:56 |
|

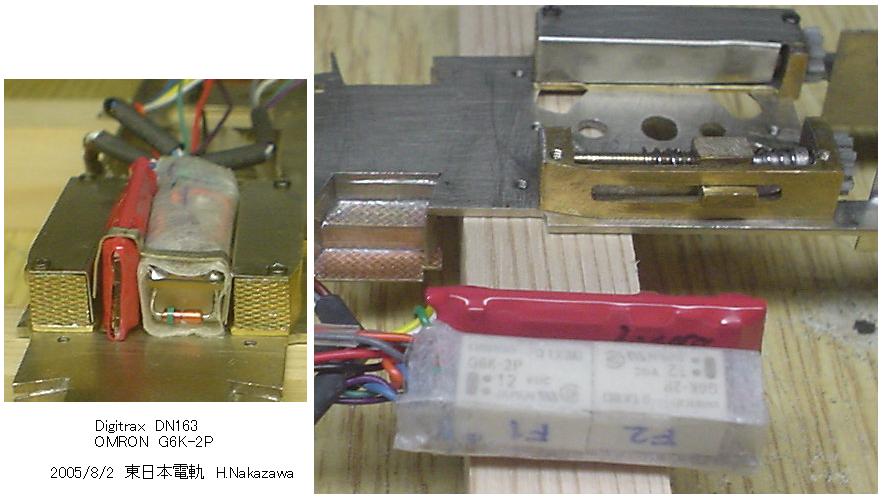

> 次は、中央扉横の柱に沿って屋根裏へ配線を延ばして、F0白・黄は前後灯、 > F3,F4は前後のｵﾃﾞｺ左右の青い方向灯に行く予定です。 更に欲張って、F1,F2の緑と紫も延ばして、ﾄﾞｱ開閉選択中の表示灯を、と 屋根裏で上下分離させるｺﾈｸﾀ基板まで、ｺﾓﾝの青も含めて合計7本を接続した のですが、・・・ 青と緑が基板上で接触していて、あえなく2つ目のDN163 のﾌｧﾝｸｼｮﾝ1もお亡くなりになりました・・・ もう予備のDN163も最後となり、ﾘﾚｰ周りの配線から、気合を入れてやり直 しです。最初に使ったOMRONのG6Jのﾘﾚｰは、足に直接半田付けしてしまった ので、配線やり直しのときに1本折れてしまい、これも交換。なぜか後で追 加購入したG6Jは製造国がCHINAになっていて、しかも厚みが2mm程大きくて 元々G6Jの足のﾋﾟｯﾁは2.54mm単位でないので、昔使ったG6Kに変更しました。 DN163を室内に縦に寝かしてやると、なんとかこれでも窓下に収まるので、 その横にG6Kﾘﾚｰを仰向けに2ｺ並べました。今度は真面目に厚みを薄く削った 汎用基板3×10穴に挿して、ﾀﾞｲｵｰﾄﾞや配線を半田付けしました。ﾋﾞﾆｰﾙ袋＋ 両面ﾃｰﾌﾟを使って、ﾘﾚｰ・基板・配線を包んで防護しています。薄くて径の ちょうど良い熱収縮があれば使いたいところですが・・・ Trolley Model Train ====================== 東日本電軌・愛宕軌道線 きんぎょ／中澤 寛 東京／多摩  【TKK80-050802.JPG : 63.7KB】 |
TKK80-050802.JPG |
