きんぎょ／中澤寛 2005/08/08 23:17 |
|

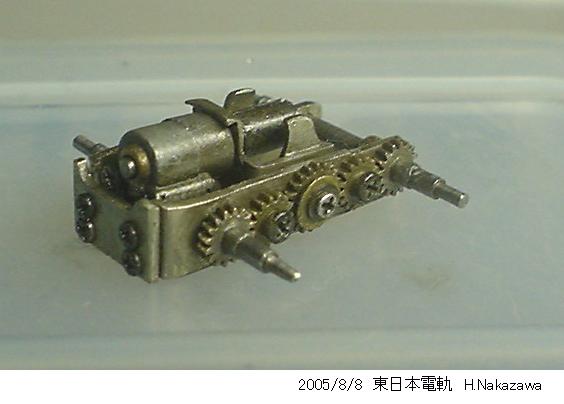

無事、ﾃﾞｺｰﾀﾞとﾘﾚｰが納まって、扉開閉の調整も更に行ない、ちょっと気分を 良くして、走行のﾃｽﾄをしていたら、どうも様子が変で、速度が落ちて来て、 動きがギクシャクしているので、動力台車の自作ｲﾝｻｲﾄﾞｷﾞｱを調べました。 連動ｷﾞｱの中間に、ﾓｼﾞｭｰﾙの粗い樹脂ｷﾞｱ、３個10円程度？のものを使ってい たのですが、それが潰れてしまったようです。 仕方がないので、大胆にもだるまや製0.25ﾓｼﾞｭｰﾙという、少々ﾚﾍﾞﾙが高すぎ る平ｷﾞｱを使って、作り直しをしました。 軸距＝17mmの場合、歯の組合せを、20-15-16-15-20または16-15-20-15-16に すると、ｷﾞｱ中心間隔が、4.5-4.0-4.0-4.5または4.0-4.5-4.5-4.0です。 今回はﾌｸｼﾏ製FMｷﾞｱの2.0の車軸を使うので、後者の組合せにしました。歯数 20のｷﾞｱは穴が2.4です。 ｷﾞｱは半分に縦割りして、中間はｴｺｰのﾊﾟｲﾌﾟ＋ﾜｯｼｬを介して、1.4ﾈｼﾞで留め ています。ﾌﾚｰﾑ部分はt0.8の洋白板です。 ｳｫｰﾑｷﾞｱ部分は、前のを流用したﾌｸｼﾏ製FMの17:1で、ｳｫｰﾑ組込み前に連動ｷﾞｱ 同士の噛み合わせを馴らすため、車軸をﾓﾄﾂｰﾙにくわえて十分に回して調整し てやります。ｷﾞｱとｷﾞｱを固定するﾊﾟｲﾌﾟの合いが良くないと滑らかに回りませ ん。その後にｳｫｰﾑを組み込み、今度は走行用ﾓｰﾀｰを使って当りを取ります。 ｷﾞｱ回りとｳｫｰﾑｷﾞｱﾎﾞｯｸｽ内には、たっぷりﾓﾘﾌﾞﾃﾞﾝｸﾞﾘｰｽをくれてやります。 Trolley Model Train ====================== 東日本電軌・愛宕軌道線 きんぎょ／中澤 寛 東京／多摩  【TKK80-050808.JPG : 26.0KB】 |
TKK80-050808.JPG |
