きんぎょ／中澤寛 2005/09/07 22:07 |
|

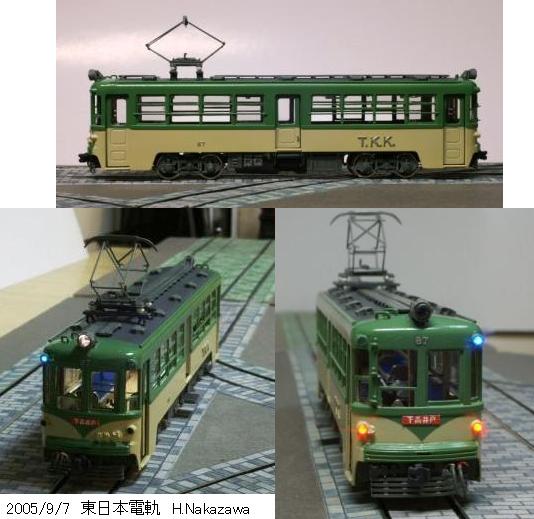

パンタ：ｶﾂﾐ製の玉電200用で、ｼｭｰを改造しています。 取付ﾈｼﾞは下枠に半田付けで固定、ﾌｸｼﾏ？のﾌﾟﾗ製碍子を塗装後に接着して 屋根上の台の穴には、ただ嵌めてあるだけです。扉開閉調整で裏返して作 業することも多いので。運搬時には破損防止のため外します。 取付台は、それらしく折り曲げた帯板の上に、厚めの板を載せました。 ベンチレータ：ﾓﾃﾞﾙﾜｰｸｽ製の小型を、別塗りで屋根塗装後にｴﾎﾟｷｼ接着。 歩み板：ｷｯﾄのﾊﾟｰﾂそのまま。筆塗りでﾊｰﾊﾞｰﾐｽﾄｸﾞﾚｰに塗り分け。 ヘッドライト：ｴｺｰ製ｿﾌﾄﾒﾀﾙ100Wの裏側下寄りに1mm穴をあけ、透明ｱｸﾘﾙ棒を 通し、先端を熱して中にﾚﾝｽﾞ状に丸めています。屋根裏にﾁｯﾌﾟ型LEDの白 を置いて、照らしていますが・・・ ちょっとズレているようです。 ﾚﾝｽﾞの内側に銀色を塗り忘れてしまい、うっかり外側に黒を塗ったら、隙 間に染み込み、点灯していないときの姿が黒目のﾗｲﾄになりました。 方向灯・テールライト：元のﾊﾟｰﾂは細すぎて、ｴｺｰ製ﾊﾟｲﾌﾟに交換、裏側に青 ・赤のﾁｯﾌﾟ型LEDを置いています。ﾚﾝｽﾞの青はﾌﾟﾗ？棒の先端を一寸熱して 赤はﾌｸｼﾏかｴｺｰ？のﾊﾟｰﾂを嵌めて、ｸﾘｱを垂らして留めています。 LEDの裏側にはﾌﾟﾗﾊﾟﾃを盛って、光が洩れないようにしています。 室内灯：一応付けてみましたが、天井が窓の上縁ｷﾞﾘｷﾞﾘなので、真横から見 ると丸見えです。ﾍｯﾄﾞﾗｲﾄと同じﾁｯﾌﾟ型LEDの白を４つ、t0.1帯板２本を並 べた上に半田付けして、紙にｴﾎﾟｷｼで貼っています。 ﾃﾞｺｰﾀﾞのﾍｯﾄﾞ／ﾃｰﾙ用#F0,#F3から、ﾀﾞｲｵｰﾄﾞを通して配線し、どちらかが ONならば、室内も点灯するようにしています。 窓：ｷｯﾄの窓枠は、ちょっと中桟の位置が低過ぎｲﾒｰｼﾞが違う、戸袋部は厚み があって開閉させるのに使えない、二段窓でないなど、ｹﾁをつけまくり、 側窓はt0.2洋白で自作しました。結果、塗装までに何ヵ所か伸びてしまい t0.2は薄過ぎました。 前後の妻面は、窓位置そのものが変で、中央の柱が幅広で、違う顔なので 大整形手術をして、かなり傷跡が残ってしまいましたが、まぁｲﾒｰｼﾞ通り の細面にはなっています。妻面窓枠はｷｯﾄのt0.4位の真鍮板のものです。 妻面・側窓とも、一部窓を開けた状態にしたり、戸袋は塗装後貼付けでは 厚くなりそうだったので、今回は全窓とも半田付けしています。 行き先札：赤地の上に白の文字を切抜きで貼った20倍原画をﾃﾞｼﾞｶﾒ撮影し、 MDﾌﾟﾘﾝﾀで光沢紙に印刷した「下高井戸」ゆきを貼りました。 Trolley Model Train ====================== 東日本電軌・愛宕軌道線 きんぎょ／中澤 寛 東京／多摩  【TKK80-050907-1.JPG : 61.1KB】 |
TKK80-050907-1.JPG |
