真水博之 2004/06/13 23:44 |
|

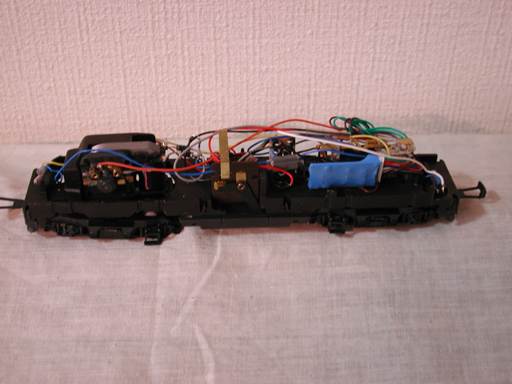

中古ですが、メルクリンの機関車を入手しましたので、DC２線式に対応させた上、 DCCデコーダを搭載してみました。 AC３線式をDC２線式に改造するのにネックになるのは、モーターと集電です。 モーターに関しては、回路を追っていくと、途中でダイオードが挟んでありました。 ためしに、モーターの端子に直流を流してみると、動きました。 ＋・−を入れ替えると、ダイオードの関係で、電流が流れず、動かなくなります。 また、普通のモーターと異なり、界磁（固定側）が永久磁石ではなく、電磁石に なっており、そこへの電流の流し方によって、進行方向が決まるようでした。 そのため、モーターの端子に新たにダイオードをつけて、一般のDCモータと同様の 動きをするようにしました。 写真は車体をはずしたところです。 もともとあった、逆転機や制御回路基板は、配線をはずして、そのまま残しています。 特に逆転機は、集電台車の真上にあり、ウェイト代わりのようでしたので。 この機関車はアナログ車だったので、これでよかったですが、最近のデジタル車 は、ブラシレスの特殊なモーターのようで、こんなに簡単ではないかも・・・ 信通区助役 真水 博之／さいたま市南区  【BB26006_1.jpg : 202.3KB】 |
BB26006_1.jpg |
