真水博之 2004/06/13 23:47 |
|

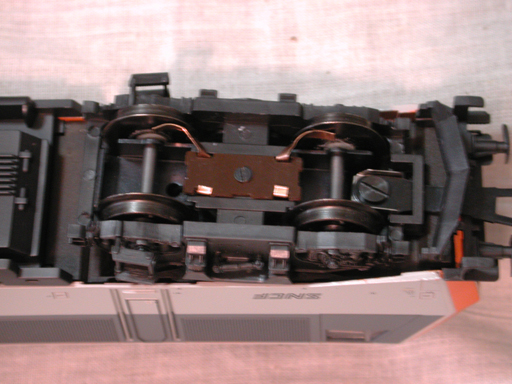

最後に集電関連ですが、AC3線式では台枠（電気的に車輪・台車に接続されて いる）に接続された配線と、車輪間にある集電シューからの配線が制御回路に 接続されています。 車輪については片絶加工をしましたので、片側のレールからの集電は、そのまま、 台枠に接続された端子を使用しました。 もう一方のレールからの集電は、集電シューの配線をそのまま利用することに して、シューの代のわりに絶縁側の車輪から集電するように集電板を自作しま した。 これは、いらなくなったGMの新動力の集電板を適当な長さに切った後、曲げただけ のものです。 これで、DC２線式で走るようになりましたので、後は、通常のDCCデコーダ搭載 工事をして完成です。 信通区助役 真水 博之／さいたま市南区  【BB26006_3.jpg : 199.7KB】 |
