きんぎょ／中澤寛 2010/03/13 17:52 |
|

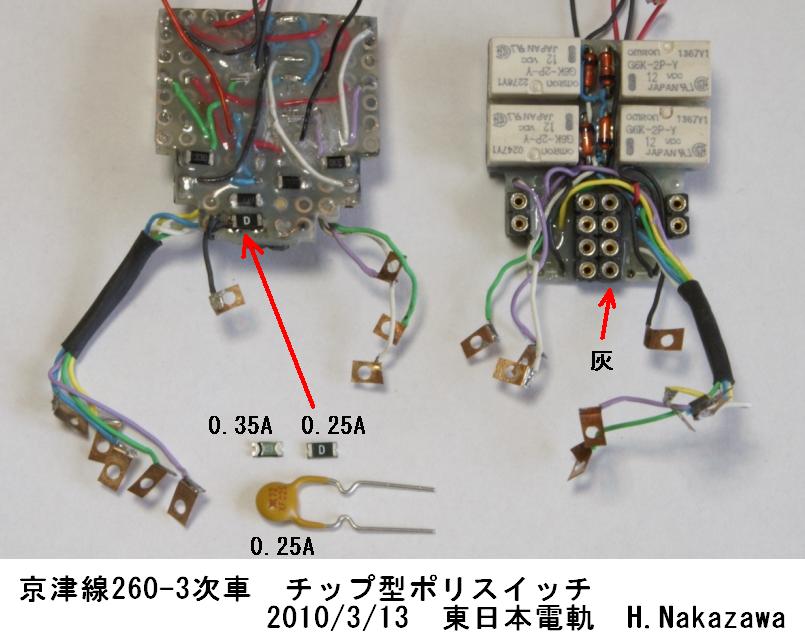

< デコーダとリレーの基板にポリスイッチを取り付けました。 < チップ型の100mAが使えると簡単だったのですが、3次車の動力台車は < 2両とも消費電力が多く、0.17Aのリード線付きのものを と書きましたが、0.25Aを付けていました。0.17Aでは一寸不足でした。 < 基板のどこに付けようか迷いましたが、リレーの上に横に寝かせ < るしか思い付きませんでした・・・ 170mAや250mAのチップ型が欲しい 探せばあるもので、チップ型の0.25Aと0.35Aのものを入手したので交換 しました。 http://www.leocom.jp/ レオコムという所の通販サイトですが、他にも まだあると思います。ここは日数と手数料が少々難ありかな？ 基板のデコーダの灰色ピンの裏に0.25Aのを付けています。大きさはファ ンクションの各出力ピンの裏の33Ωチップ型抵抗と同じで、うまく納まっ ています。ウチのような使い方の場合、２つとも必須アイテムですね。 なお「ポリスイッチ」はTyco/Raychemの商標で、Resettable Fuseとか、 Polymer Resettable Circuit Protection が一般名らしいです。 Trolley Model Train ====================== 東日本電軌・煉瓦坂軌道線 きんぎょ／中澤 寛 東京／多摩  【100313-260-3PolySw-2.jpg : 81.4KB】 |
100313-260-3PolySw-2.jpg |
