きんぎょ／中澤寛 2010/06/29 22:00 |
|

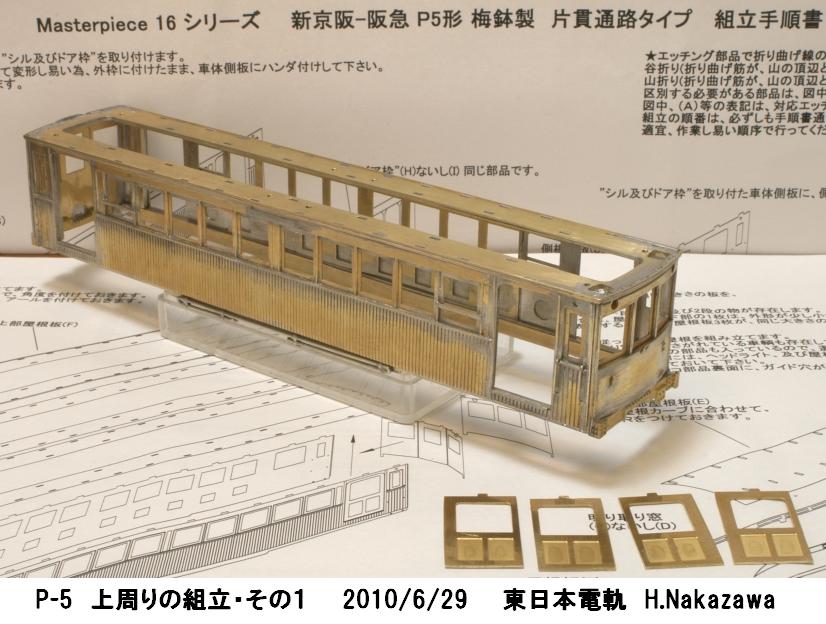

来週から出かける準備もメドが立ったので、2箱目のP-5梅鉢製片貫通路片 運転台のタイプに着手。これも「にせ電」でポールを載せる予定です。 予めエッチング板から使用する所を切り取りました。 車体側板と車体前面板の上にシル・ヘッダー・ドア枠を半田付け。 貫通路のない運転台側の前面板は予想通り2枚入っていました。中央窓は 高くないタイプですが、窓枠は上縁が隠れているので、側面を削って高くし てみました。能勢電へ行った最初の10形は中央窓をどれも高くしていたので どうもデロというとそのイメージが染みついています。 側板裏板は、P-4同様、扉・戸袋窓部と台枠部分を切り取り、戸袋窓部は t0.2洋白で作ってあったものを半田付け、t0.8洋白2mm幅の帯板を貼って台 枠部分を奥に引っ込めました。 0.6真鍮線で靴摺を扉開口部の下に、0.4洋白線で運転台窓の下の2列の手 摺を、扉前面寄りの戸当たりに1.2×1.2洋白の角材を、サボ受を車体側板 中央窓上にそれぞれ半田付け。戸袋窓の保護棒はＫＳのt0.4洋白の0.8帯板 にする筈が、間違えてt0.3洋白1.0帯板にしてしまい、付け直しに。 3枚重ねの屋根のベースは、P-4同様最下段を小さくして水切り部を2段に 半田付け。位置決めするために最初ピンチなどで留めていると放熱効果が あるのか、なかなか半田が回らず、ほぼ位置も決まったところで全部外して コテの腹を当てて全体に半田を。 一旦熱湯で洗浄して、扉を押さえるパーツを付けるための1.4mmタップを 8か所開けます。テールライト裏には配線用に穴を開けています。 側面前面連結面と屋根ベースを箱に組み立て、端梁を取り付け。連結面側 の端梁はＩＭＯＮの伸縮式のＩＳｂカプラーを付けるので大きく削っておき ます。側面下台枠の片側にP-4のとき作ってあったエアー放熱管を、前面中央 窓シル下にはポールの紐かけを0.4洋白線で、左右窓下にはサボ掛けを半田付 け。 P-4のときに2両分作った自作パーツもあり、このシリーズのキットの勝手 も分ってきたので、P-4のときの1週間分が2日で出来ています・・・ *** きんぎょ／中澤 寛／東日本電軌・煉瓦坂軌道線 東京／多摩 ***  【100629P5-Body1.jpg : 102.3KB】 |
100629P5-Body1.jpg |
