きんぎょ／中澤寛 2010/06/30 22:10 |
|

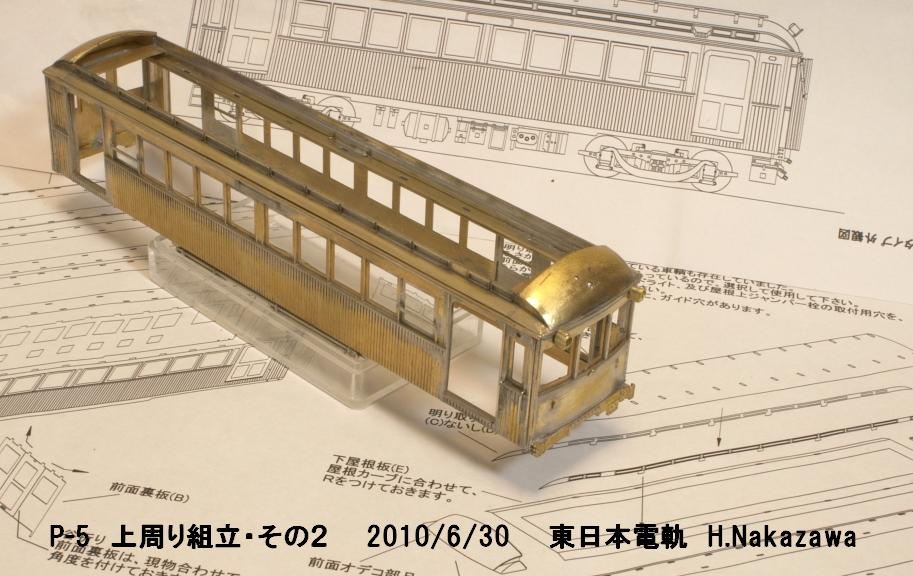

P-4同様に2段屋根部分の組立前に、オデコ部分のロストパーツに、ヘッド ライトのステイと配線用の穴、屋根上ジャンパー栓の取付穴を開けます。 2段屋根中央部の下屋根パーツは、扉吊下げの邪魔にならないよう中央開 口部を横方向に拡げます。P-4のとき、この下屋根の高さが保持しづらかっ たので、裏側に1.0洋白の角材を付けてしっかりさせました。屋根カーブも 曲げ易くなりました。 2段屋根・ダブルルーフは明り取り窓部に窓があるパーツを使ってみまし た。P-4では窓ナシので組んだのですが、どうもさっぱりし過ぎで面白くあ りません。ただ窓が開いているエッチングパーツは繊細過ぎて、とてもその ままでは下屋根上に縦に立てるのが難しそうなので、窓ナシのパーツを切っ て裏側に貼り合わせました。 両端のオデコと中央部下屋根を、継ぎ目の修正が出来るだけ少なくて済む ように慎重に合い具合を削ったりした上で半田付けしてから、明り取り窓部 を立てました。裏側の1.0角材と明り取り窓部を2枚重ねしたため、しっかり した出来あがりになりました。 3枚重ねの屋根のベースの上への半田付けは、内側の1.0角材の片側3か所 と両端のオデコの先だけにして、側板上の端はやめておきました。 屋根近くだったので後回しにしていたテールライトを半田付けします。 今回は中央の上部屋根板の取付前に、扉の吊り下げへ進むことにします。 *** きんぎょ／中澤 寛／東日本電軌・煉瓦坂軌道線 東京／多摩 ***  【100630P5-Body2.jpg : 107.1KB】 |
100630P5-Body2.jpg |
