きんぎょ／中澤寛 2010/07/05 10:34 |
|

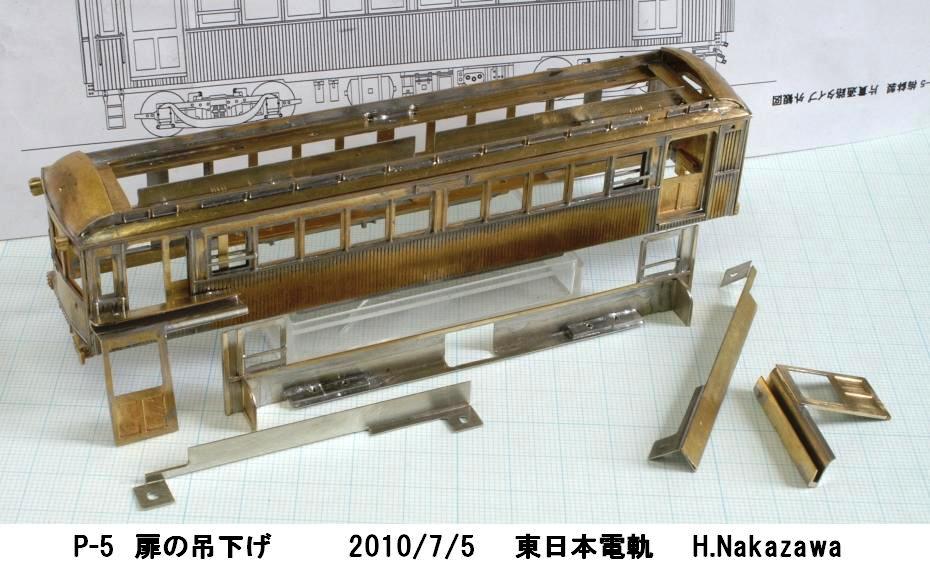

扉の吊下げもP-4とほぼ同じですが、一部改善できたところがあります。 t0.3洋白を直角に曲げた内張りに、予め窓よりひと回り大きめにガラスを 入れる穴を抜いて、扉の裏側に半田付け。 上下左右の余分な所を切り取り、側面に嵌めてスムーズに滑ることを確認 して、側面との間に戸袋窓ガラス分＋αの紙を挟み込んでクリップで押さえ ます。今回は上屋根がまだ開いたままなので、取付位置の印を付けたりせず 上から直に1.2×1.2洋白角棒を当てて半田付けが出来、大変楽でした。 その上に更にt0.4の4mm帯板を半田付けして、0.6真鍮線を2本ずつ挿して カシメておくのはP-4のときと同じです。 内側に下げた扉を押さえるパーツも同じで、t0.3洋白の7×6mmアングル材 裏側にt0.4を半田付けし、不要な部分を切り取るので、これは余分を作って いなかったアングル材の曲げから始めます。こういう所の作業に一番時間が 掛かります・・・ 小さくていいから、きっちりカクっと曲げられる折り曲 げ機が欲しいな！ 今持っている折り曲げ機はイマイチ角の曲げが甘い。 P-4のときは穴開けの3/4が一発でＯＫだったのに、今回は全てヤスって調 整になりました。屋根ベース裏面のネジ穴の位置が不揃いだったようです。 途中工程でヘマをやると、その後が全部うまくいかなくなります・・・ 左右扉の室内側戸袋とその間の客窓下の内壁を作り、床板取付用アングル の内側にこの壁を1.4ネジで付けるので、まずアングルの加工から始めます。 床板取付ネジ、内壁取付ネジ、配線用の切り込みの穴を順に並べて開けて 戸袋より内側だけの長さに詰めます。 内壁はt0.3洋白を切って、アングル取付のため下端を真鍮ブロックの角を 使って90度曲げて、取付ネジ穴裏にt1.0洋白を補強し、アングルと重ねて取 付ネジ穴を開けてタップを切ります。 アングルを側面裏の窓下に半田付けして、内壁を取り付け、戸袋窓の位置 を確認して切り抜き、扉端と窓下にt0.4の1.0真鍮帯板の縁取り、フクシマ# 2046ロングシ−ト用ソデを使った座席の袖、戸袋窓室内側保護棒と、戸袋内 側の端・隣の客窓との間にt0.3×1.0の洋白帯板で仕切りを付けます。 と、半田付けまで済んで湯で洗って、P-4のときの画像と見比べたら・・・ 床板取付ネジと内壁取付ネジを逆にしてしまっていて、少々焦りました。 *** きんぎょ／中澤 寛／東日本電軌・煉瓦坂軌道線 東京／多摩 ***  【100705P5-Door.jpg : 111.4KB】 |
100705P5-Door.jpg |
